슬롯 스케치

시작점과 끝점, 중간점과 끝점, 호의 중심점과 끝점 또는 호의 3개 점을 정의하여 슬롯을 스케치합니다.

  1. 스케치 리본에서 슬롯 도구 중 하나를 선택합니다.
    팁: 도구를 찾아서 열려면 Ctrl+F를 누릅니다. 자세한 내용은 도구 찾기 및 검색을 참조하십시오.
  2. 면 또는 평면을 스케치 평면으로 선택합니다.
  3. 슬롯 스케치:
    스케치할 대상 실행
    2개 점을 사용한 슬롯

    		 클릭하여 슬롯의 끝점을 설정한 다음 클릭하여 슬롯의 너비를 설정합니다.
    중간점 슬롯

    		 클릭하여 슬롯의 중간점과 끝을 설정한 다음 클릭하여 슬롯의 너비를 설정합니다.
    중심점과 끝점을 사용한 호 슬롯

    		 클릭하여 슬롯을 정의하는 원의 중심을 설정하고, 클릭하여 슬롯의 끝점을 설정한 다음, 클릭하여 슬롯의 너비를 설정합니다.
    3개 점을 사용한 호 슬롯

    		 클릭하여 슬롯의 끝점을 설정하고, 클릭하여 슬롯 중앙의 반경을 설정한 다음, 클릭하여 슬롯의 너비를 설정합니다.

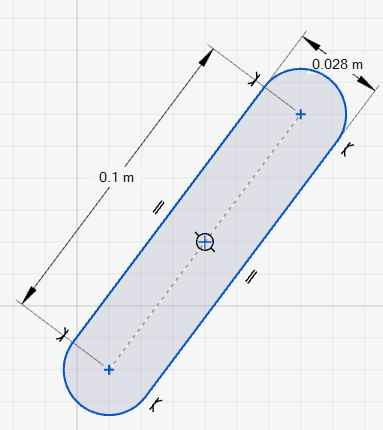

    팁: 슬롯으로 치수 구속조건을 자동으로 생성하려면 치수 작성 확인란을 선택합니다.

    슬롯의 중심선은 컨스트럭션 지오메트리로 생성됩니다.
  4. 마우스 오른쪽 버튼으로 클릭하고 확인 표시로 이동해서 종료하거나 마우스 오른쪽 버튼을 두 번 클릭하십시오.
