교집합
선택한 파트 또는 표면과 스케치 평면의 교차로 생성되는 곡면을 추출합니다.
교차 곡선 만들기
-
스케치 리본에서 교집합 도구를 선택합니다.
팁: 도구를 찾아서 열려면 Ctrl+F를 누릅니다. 자세한 내용은 도구 찾기 및 검색을 참조하십시오. -
툴바에서, 파트를 선택하여 스케치 평면과 교차할 파트를 선택하거나 표면을 선택하여 스케치 평면과 교차할 표면을 선택합니다.
- 스케치 평면과 교차하는 파트 또는 곡면을 선택하여 교차 곡선을 생성합니다.
-
교차된 피처에서 원래 지오메트리에 대한 참조를 유지하려면 참조 유지 확인란을 선택합니다. 원래 지오메트리에 대한 참조 없이 교차하려면 확인란의 선택을 취소합니다.
참조된 엔티티는 스티플 구축 선으로 스케치 평면과 교차합니다. 참조되지 않은 엔티티는 정의되지 않은 구축 선으로 스케치 평면에 교차합니다.주:
- 스케치의 각 교차에 대해 참조 유지 확인란을 독립적으로 설정할 수 있습니다.

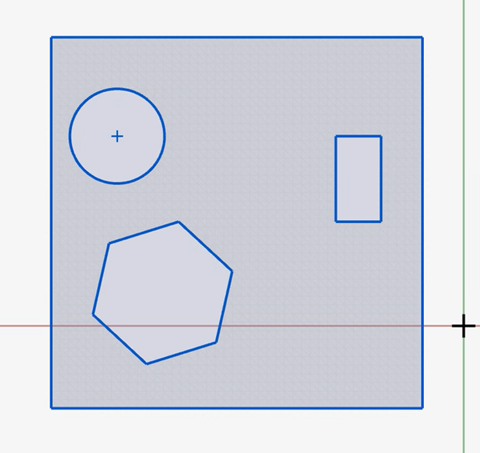

- 스케치 평면을 삼각형 메쉬, 가져온 STL 또는 최적화된 형상과 교차하면 형상이 스케치 평면과 교차하는 위치에서 곡선이 추출됩니다.
- 마우스 오른쪽 버튼으로 클릭하고 확인 표시로 이동해서 종료하거나 마우스 오른쪽 버튼을 두 번 클릭하십시오.
