새 스케치

새 스케치(S)를 시작하고 스케치 평면을 선택합니다.

  1. 스케치 리본에서 새 스케치 도구를 선택합니다.
    팁: 도구를 찾아서 열려면 Ctrl+F를 누릅니다. 자세한 내용은 도구 찾기 및 검색을 참조하십시오.
  2. 면 또는 평면을 스케치 평면으로 선택합니다. 스케치 평면은 글로벌 평면, 사용자 생성 컨스트럭션 면, 사용자 정의 좌표계 또는 기존 파트의 평면일 수 있습니다.

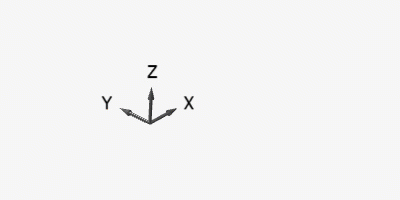

    마우스를 사용자 정의 좌표계 위로 이동하면 평면이 표시됩니다. 평면을 클릭하여 스케치 법선을 선택합니다. 마이크로 대화 상자가 표시되어 스케치 방향을 변경하거나 적용을 클릭하여 스케치를 생성할 수 있습니다.

    기본적으로, 뷰는 스케치 법선을 따라 회전합니다. 사용자 생성 좌표계를 사용하는 경우 스케치의 원점은 사용자 좌표계입니다.
    팁: 스케치 법선을 따라 뷰를 회전하지 않으려면 다음 중 하나를 수행할 수 있습니다.
    • Shift+S를 누른 상태로 스케치 평면을 선택합니다.
    • 파일 메뉴에서 환경설정 버튼을 선택합니다. 스케칭에서, 스케치 법선을 따라 보기를 끈 다음 확인을 클릭합니다.
주: 기준 면 또는 글로벌 평면에 스케치를 생성하려면:
  1. 참조 또는 글로벌 평면을 마우스 오른쪽 버튼으로 클릭합니다.
  2. 컨텍스트 메뉴에서 스케치 만들기를 선택합니다.
