スロットのスケッチ
始点と終点、中間点と終点、円弧の中心と終点、または3つの円弧点を定義してスロットをスケッチします。
-
スケッチリボンで、いずれかのスプラインツールを選択します。
ヒント: ツールを検索して開くには、Ctrl+Fキーを押します。詳細については、ツールの検出と検索を参照してください。 - スケッチ面としてのフェイスを選択します。
-
スロットをスケッチします。
描画対象 操作 スロット（2点指定）
クリックしてスロットの終点を設定し、続いてクリックしてスロットの幅を設定します。 中間点スロット
クリックしてスロットの中間点と終点を設定し、続いてクリックしてスロットの幅を設定します。 円弧スロット（中心と終点指定）
クリックしてスロットを定義する円の中心を設定し、クリックしてスロットの終点を設定し、続いてクリックしてスロットの幅を設定します。 円弧スロット（3点指定）

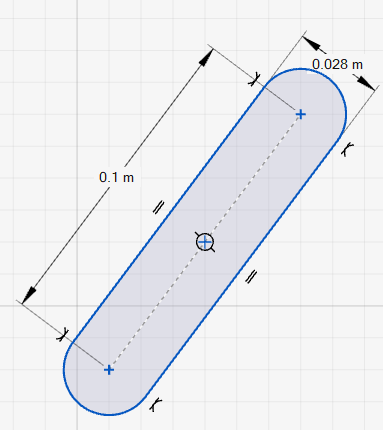

クリックしてスロットの終点を設定し、クリックしてスロットの中央の半径を設定し、続いてクリックしてスロットの幅を設定します。 ヒント: 寸法の作成チェックボックスを選択すると、スロットで寸法制約が自動的に作成されます。
スロットの中心線は、構成形状として作成されます。 - チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。
