Co-simulation Flux-Simulink : préparation du modèle Simulink

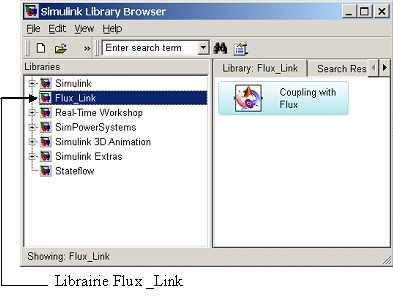

Librairie qui contient les blocs de couplage Flux – Matlab simulink.

Cette librairie est accessible automatiquement dans Simulink Library Browser si et seulement si l'ouverture de Matlab simulink a été faite à partir du lien Simulink dans le superviseur de Flux.

Permet le couplage entre Flux et Simulink.

Ce bloc est compatible avec Flux 2D et 3D sur système 64Bits

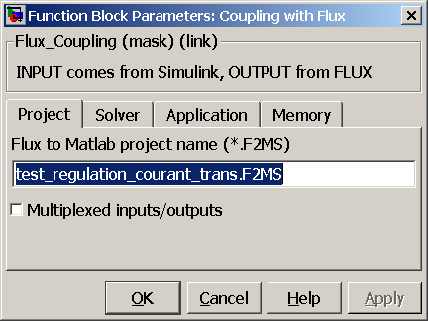

Permet de renseigner le nom du projet *.F2MS (Flux to Matlab Simulink) qui a été généré à partir de Flux pour assurer le couplage entre les deux logiciels.

Attention à bien noter l'extension .F2MS

Permet de choisir la représentation des entrées/sorties soit :

• une représentation individuelle (case non cochée)

  une connexion pour chaque paramètre d'entrée et de sortie.

• une représentation « vecteur » (case cochée)

  une connexion commune à tous les paramètres d'entrée et une connexion commune à tous les paramètre de sortie.

  L'utilisateur devra rajouter :

• un bloc Mux en entrée avec le nombre d'entrées souhaité.
• un bloc Demux en sortie avec le nombre de sorties souhaité.

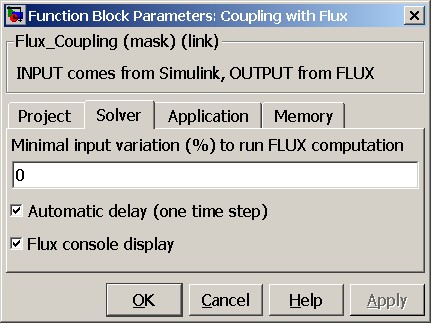

Permet à Flux de calculer les sorties avec un retard d'un pas et de les transmettre à Simulink pour le calcul du point suivant.

Ce mode retard automatique est indispensable en cas de rétroaction entre sortie et entrée pour éviter les boucles algébriques.

Par contre il ne faut pas activer le retard automatique s'il n'y a pas de rétroaction, ceci impliquerait un retard d'un pas sur les sorties.

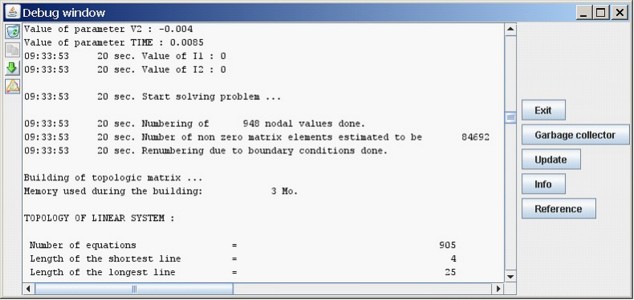

Permet d'afficher une fenêtre supplémentaire dans laquelle les actions en cours dans Flux sont inscrites. C'est l'équivalent de la zone Historique visible dans Flux (zone en dessous de la vue géométrique).

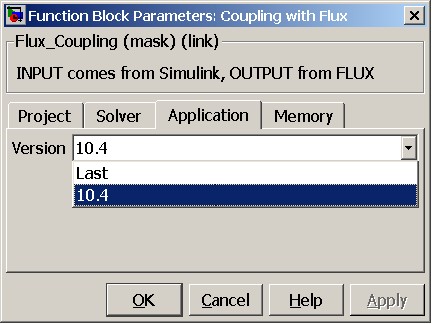

Permet de choisir la version de Flux à coupler à Simulink lors de la résolution. L'utilisateur a le choix entre :

• 10.4 qui est la première version avec laquelle le nouveau couplage Flux – Simulink est disponible.
• Last qui permet de choisir la version installée la plus récente.

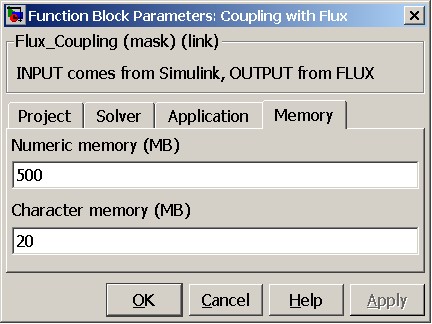

Numeric memory
