SS-T：3015 在特定面上导入的远程载荷

在特定面上导入并施加远程载荷。

目的
SimSolid 执行无网格结构分析，适用于全功能零件和装配，容忍几何缺陷，并在几秒钟至几分钟内运行。在本教程中，您将执行以下操作：
  • 了解如何将远程载荷导入/施加到模型上的特定面。
模型描述
本教程需要以下模型文件：
  • RemoteLoadOnSpecificFaces.ssp
  • RemoteLoadQuadcopter.csv
图 1.


该文件有以下规格：
  • 所有零件的材料都设置为钢。
  • 具有默认间隙和穿透容差的常规连接。

打开项目

  1. 启动新 SimSolid 会话。
  2. 在主窗口工具栏上，点击打开项目 。
  3. 在打开项目文件对话框中，选择 RemoteLoadOnSpecificFaces.ssp
  4. 点击确定。

查看模型

  1. 在项目树和模型视窗中，查看模型。
  2. 查看连接。
    图 2.


创建多载荷工况分析

  1. 在主窗口工具栏上，点击结构分析 Structural analysis。
  2. 从下拉菜单中选择多载荷工况。
    图 3.


    工作台会出现在项目树中。

创建固定支座

  1. 在多载荷工况工作台中，点击固定支座 。
  2. 在对话框中，确认已选中面单选按钮。
  3. 在模型视窗中，选择 图 4 中高亮显示的面。
    图 4.


  4. 点击确定。
    新约束，固定 1 会出现在项目树中。约束的可视表示会显示在模型上。

导入远程载荷

  1. 在工作台工具栏上，选择 > 导入远程载荷。
  2. 将坐标设置为 in。
  3. 在导入的远程载荷 1 对话框中，点击从 CSV 导入。
  4. 从文件浏览器中选择 RemoteLoadQuadcopter.csv，然后点击打开。

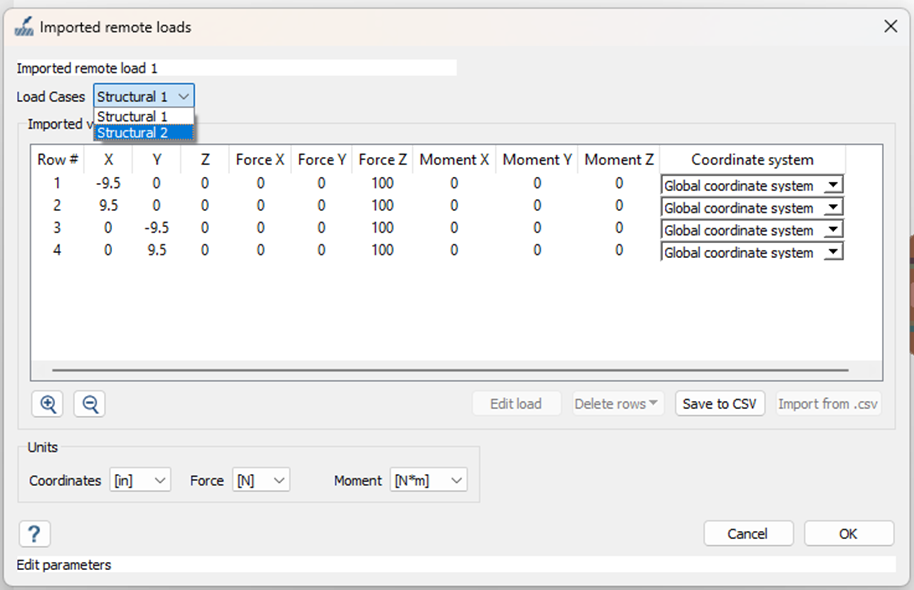

    导入的远程载荷显示在对话框中，并映射在 模型视窗。通过点击编辑载荷或双击行来编辑对话框中的值。
  5. 对于载荷工况，从下拉菜单中选择一个载荷工况即可查看所需的数据。
    默认情况下，将显示结构 1 的坐标和载荷。
    图 5.

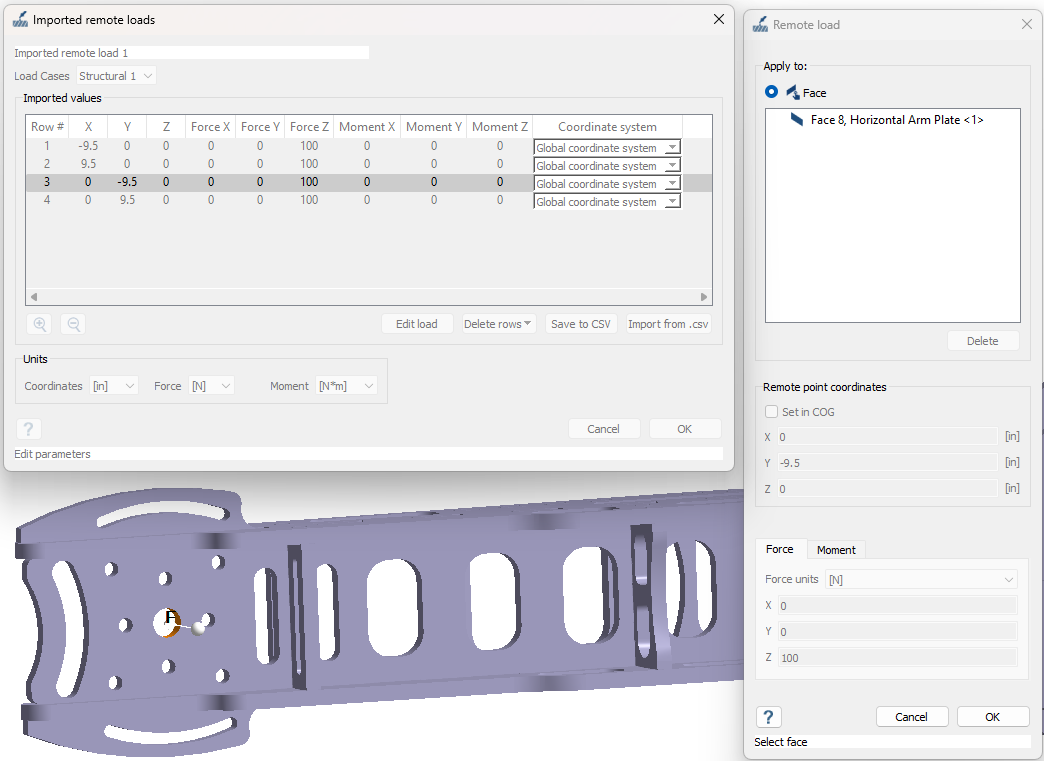

    X1、Y1、Z1、X2、Y2、Z2 是可选字段，用于定义要映射的面。这些字段只有在被定义后才会显示在对话框中。

    对于结构 1，X1、Y1、Z1 是要映射载荷的所需面上的点的空间坐标。

    结构 1 和结构 2 的载荷施加在同一个远程点上。在结构 1 中，载荷被施加在指定的面上，而在结构 2 中，映射基于远程点。
    图 6.
    图 7.


编辑 的求解设置

  1. 在项目树的分析分支中，双击求解设置。
  2. 在求解设置对话框中，对于适配，在下拉菜单中选择全局 + 局部。
  3. 点击确定。

运行分析

  1. 在项目树上，打开分析工作台。
  2. 点击 求解。
SimSolid 会运行设计研究 1 中的分析。结束后，每个分析的结果分支将显示在项目树中。

查看结果

  1. 在项目树中，选择分析结果分支。
  2. 在分析工作台工具栏上，选择（结果图） > 位移 > 位移大小。
  3. 在载荷工况对话框中，选择所需的载荷工况即可显示结果。
    图 8.
