修改结果图

调整结果图的显示属性。

  1. 在Project Tree中，打开Analysis Workbench。
  2. 在 Analysis Workbench 工具栏中，点击 结果绘制。
  3. 在下拉菜单中，点击所需的图表。
    将打开图例对话框，所选云图将出现在modeling window中。
    图 1.


  4. 控制云图边界
    1. 使用最大值和最小值文本框来设置云图的上下边界。
      图 2.


    2. 使用设置输出坐标系 ，根据创建的局部坐标系来显示结果的变化。
      图 3.


      注： 设置输出坐标系适用于静态、模态和动态分析。
    3. 点击 在modeling window中显示最大和最小标签。
    4. 点击 锁定最大和最小云图边界。
    5. 可选： 对于疲劳寿命云图，将图例尺度从线性更改为对数。默认设置为线性尺度。
    6. 根据要求，使用设置输出单位 将图例大小可视化。将根据所选结果的类型显示单位。


  5. 在“图像”下，设置云图的颜色。
  6. 点击 （显示变形形状云图）即可在modeling window中显示变形形状。
  7. 更改变形比例因子。
    1. 点击 （更改最大变形）。
    2. 在对话框中，清除对默认复选框的选择，并通过调整滑块、在文本框中输入缩放值或使用箭头，来增大或缩小比例因子至所需值。
    3. 可选： 清除对默认复选框的选择，并对于缩放值输入 1.0，将变形设置为真实比例。
    提示： 如需了解最佳做法，请参考 变形比例因子和视觉伪影。
  8. 查看/调整动画。
    1. 点击 （播放）即可播放动画。
      滑块将显示动画的当前帧。
      图 4.


    2. 点击 （停止）即可停止动画。
    3. 使用动画速度和动画步进滑块可调整动画中显示的速度的帧数。
      图 5.


      注： 只有在播放动画时，这些滑块才会处于活动状态。

变形比例因子和视觉伪影

在 SimSolid 中，变形缩放因子是一种可视化工具，用于在分析后放大模型的位移。这对于实际物理变形非常微小、肉眼不可见的实验结果尤为有用。

然而，务必要理解：缩放是一种后处理视觉效果，不会改变分析结果。使用过高的比例因子可能会产生视觉伪影，如果对这种现象解读不当则可能导致误导。底层解决方案在物理层面上仍然准确，但其图形表示可能会失真。

变形比例因子作用原理

软件首先通过分析求出模型中每个点的位移矢量 d。当您查看变形形状时，每个点的新位置是通过简单缩放此位移矢量、再将其与原始位置相加来计算的。

Pscaled = Poriginal + (d * Scale Factor)

此计算是针对每个点独立执行。对于缩放后的视图，软件不会重新评估接触条件或几何体相互作用。这正是潜在视觉伪影的成因。

高比例因子下的常见视觉伪影

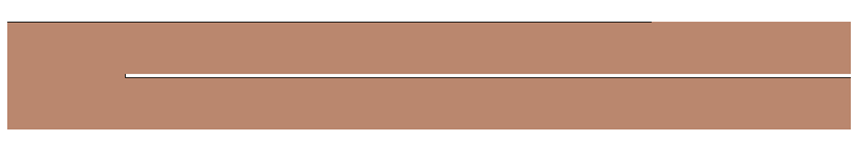

我们以一个存在 1mm 间隙的简单模型为例，演示两种常见的视觉伪影。
图 6.
明显的零件穿透（涉及分离/闭合接触）
当两个零件被定义为分离/闭合接触时，正确的分析会阻止它们相互穿透。
  • 比例因子为 1.0 的情况：此可视化效果准确呈现真实的变形形状，零件之间不会出现穿透现象。
    图 7.

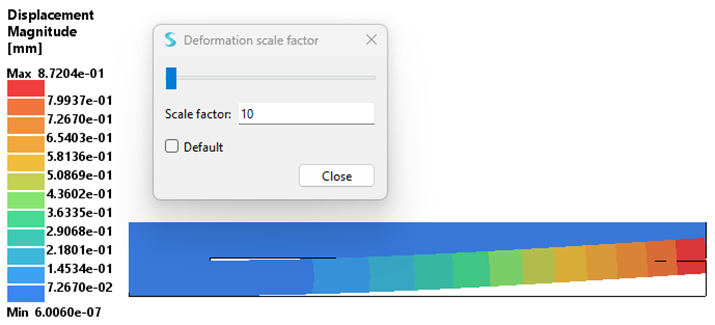

  • 高比例因子（例如 10.0）的情况：每个零件位移的独立缩放可能导致它们在 modeling window 中看似相互穿透。这并非分析结果的反映，该结果正确地满足了接触条件。它只是一种图形伪影。
    图 8.
明显材料增厚或变形（伴随绑定接触）
当零件绑定时，接口处的节点被连接起来。
图 9.

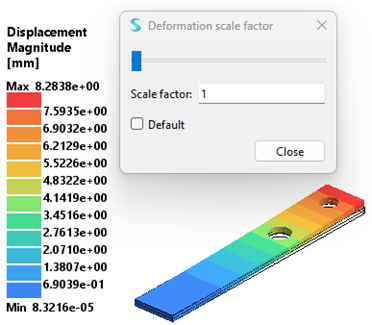

  • 比例因子为 1.0 的情况：变形形状真实地展现了零件的拉伸或弯曲状态。
    图 10.

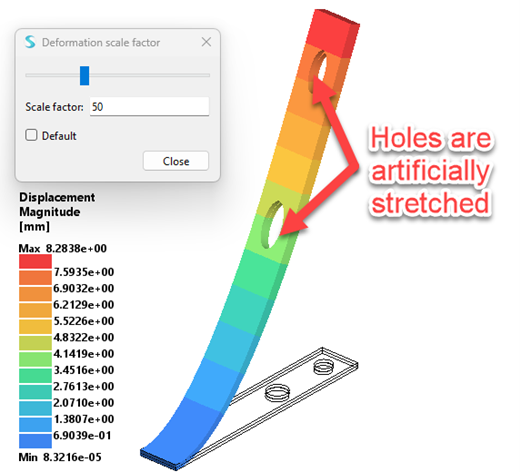

  • 高比例因子（例如 50）的情况：节点偏离原始几何体的过度位移可能导致连接区域或整个零件呈现非自然产生的“加厚”或变形现象。这依然是沿位移向量拉伸几何体所产生的视觉效果，并非材料最终状态的真实呈现。
    图 11.

结论和最佳实践

关键要点在于，在高倍放大下，变形形状的显示可能会产生误导。
用于定性评审
使用较高比例因子可更直观地理解变形的模式与方向。它非常适合快速掌握结构的受力表现（例如，“这根梁是弯曲的还是扭转的？”）。
用于定量评估
若要查看模型真实、物理上精确的最终状态，务必将变形比例因子设为 1.0。这对于验证接触、间隙或可能的零件穿透等结果至关重要。

比例因子大于 1 时的可视化属于后处理工具，使用时需谨慎，并留意这些可能的视觉伪影。
