创建剖切

创建并查看模型的 2D 剖面。

  1. 点击视图控制中的剖切 工具。
    此时会出现一个透明的剖面预览。
  2. 点击剖面预览或模型上的其他位置，以创建剖切。
  3. 拖动剖面并重新定位，或使用小对话框选项移动、对齐或翻转剖面。


  4. 点击 以创建其他剖面。


  5. 鼠标右击划过勾选标记以退出，或双击鼠标右键。

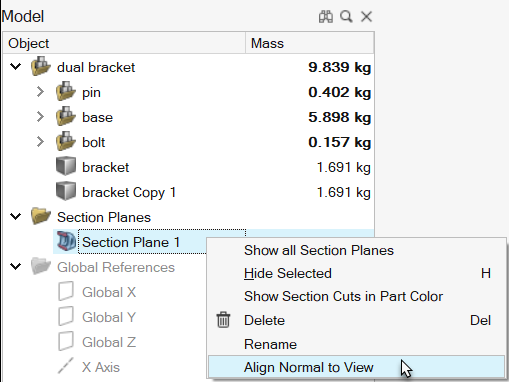

提示： 要隐藏一个剖面，可选中这个面并按 H 键或点击“模型浏览器”中的相应图标。使用右键菜单可以显示所有剖面。

小对话框选项

选项 描述
仅剖面

 默认情况下，模型的一个侧面会被隐藏。点击以隐藏模型的两个侧面，仅显示剖面。
翻转剖切

 反转隐藏的模型侧面。
移动剖切面

 使用“移动”工具移动或旋转剖面。
对齐至全局坐标系的 X、Y、Z 轴

 使剖面对齐 x、y 或 z 轴。
将剖面重置于模型中心

 将剖面重置于模型中心。

键盘快捷键和鼠标控制

要 则
隐藏选中的剖切 H
添加到已选对象，或从已选对象中删除 Ctrl
退出工具 Esc 或右击退出
