配合约束

使用“配合约束”工具，根据距离、重合度或相切度连接两个零件。

添加配合约束

  1. 在“运动”功能区的“配置文件”下，选择 Analyst。
  2. 在“连接”下，选择配合约束工具。如果“配合约束”不可见，请使用铰接工具下的 下拉菜单。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息，请见查找和搜索工具。

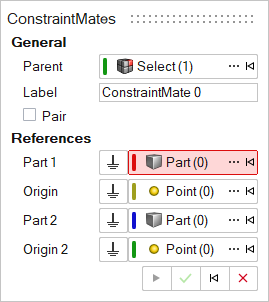

    此时会打开操作面板。
    图 1.


  3. 可选： 要选择父系统，请点击 ...。
  4. 可选： 编辑标签。
  5. 选择是创建单个配合还是成对配合。
    配合实体和 Inspire 中创建的大多数实体一样，可以是单个实体，也可以是成对实体。成对实体有助于创建具有对称属性的模型。
  6. 根据可用选项解析参考收集器。
    1. 通过点击模型视窗中的零件或使用高级选择器 ... 解析零件 1。
    2. 点击模型视窗中的硬点、边、面或全局原点，或使用高级选择器 ... 解析原点收集器。
      • 要选择一个现有硬点，请执行以下任一操作：
        • 在模型视窗中，选择硬点。
        • 点击 ...，然后在模型树中选择一个点。
      • 要创建新的硬点，请选择零件上的顶点、中点、边或面。选择边缘或面时，将在边缘或面的中心创建点。
      • 要选择全局原点，请点击 。
    3. 通过点击模型视窗中的零件或使用高级选择器 ... 解析零件 2。
    4. 通过点击模型视窗中的硬点、边、面或全局原点，或使用高级选择器 ... 解析原点 2 收集器。
      • 要选择一个现有硬点，请执行以下任一操作：
        • 在模型视窗中，选择硬点。
        • 点击高级选择器 ...，然后在模型树中选择一个点。
      • 要创建新的硬点，请选择零件上的顶点、中点、边或面。选择边缘或面时，将在边缘或面的中心创建点。
      • 要选择全局原点，请点击 。
  7. 鼠标右击划过勾选标记以退出，或双击鼠标右键。
    配合实体被添加到模型后，其属性将自动显示在属性编辑器中。
    注： 默认情况下，Inspire 中实体的变量名会遵循一定的约定。例如，所有配合约束实体的变量名都以 "ConstraintMate_" 开头。这是在 Inspire 中创建模型时建议遵循的约定，因为它在模型编辑和模型操作方面有许多优势。

编辑配合约束

使用“配合约束”工具或属性编辑器编辑配合约束。

  1. 选择配合约束。
  2. 从以下方法中选择：
    表 1. 编辑方法
    要使用此方法 则
    “配合约束”工具
    1. 在“运动”功能区的“配置文件”下选择 "Analyst"。

    2. 在“连接”下，选择配合约束工具。

    3. 此时显示操作面板。
    4. 要编辑参考，请按照添加配合约束部分的步骤操作。
    属性编辑器
    1. 在视图菜单中选择 属性编辑器。
    所选配合的属性会在属性编辑器中列出并可供编辑。请参阅配合约束属性。

配合约束属性

属性编辑器中配合约束属性的描述。

表 2.
属性名称 说明
常规
名称 实体名称
变量名称 变量名，实体的唯一标识符字符串
ID 一个唯一的标识性整数
属性
使用虚拟
类型 配合约束的类型。以下属性将根据所选配对的类型而有所不同。距离、重合或相切。
距离 当类型设置为“距离”时，两个零件的几何体之间的最短距离。
高度 零件几何体的高度。该选项针对具体的几何体。
对称
  • 要使实体围绕 x-z 平面对称，请将对称设置为左或右。位于 y 轴正向的一侧被视为右侧，如果被选中，它将作为主导值。另一侧将跟随。
  • 要使实体不对称，请将对称设置为无。
几何体
为每个几何体选择一个类型，并提供相应的参考和值集
类型 所有类型通用 零件 施加配对的零件
原点 几何体的原点
点
球体 半径 球体半径
直线 方法 从原点开始指定方向的方法。点或矢量
点 当方法为点时，直线的轴沿其定向的点
矢量 当方法为矢量时，直线的轴沿其定向的矢量
圆柱体 半径 圆柱体半径
方法 点或矢量
点 当方法为点时，圆柱体的轴沿其定向的点
矢量 当方法为矢量时，圆柱体的轴沿其定向的矢量
平面 方法 点或矢量
点 当方法为点时，轴沿其垂直于平面的点
矢量 当方法为矢量时，轴沿其垂直于平面的矢量
圆锥体 半径 锥体底部半径
方法 点或矢量
点 当方法为点时，椎体的轴沿其定向的点
矢量 当方法为矢量时，锥体的轴沿其定向的矢量
