断面カットの作成

モデルの2D断面を作成および表示します。

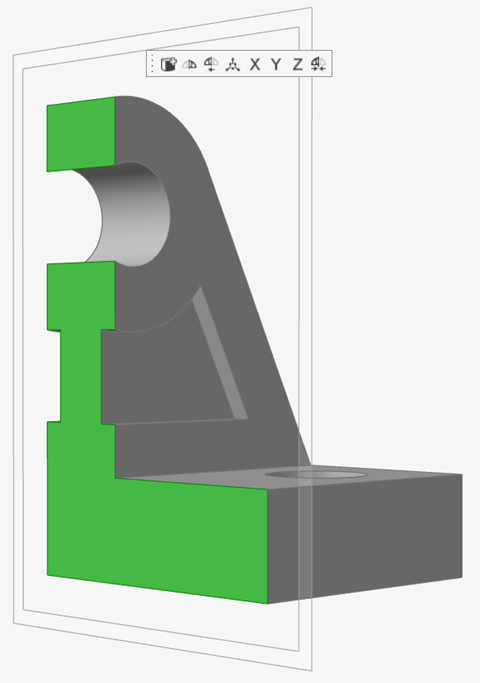

  1. ビューコントロールで、断面カットツールをクリックします。
    半透明の断面プレビューが表示されます。
  2. 断面プレビューまたはモデル上の任意の場所をクリックして断面カットを作成します。
  3. 断面をドラッグして再配置するか、マイクロダイアログオプションを使用して断面を移動、整列、または反転します。


  4. をクリックして、追加の断面を作成します。


  5. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

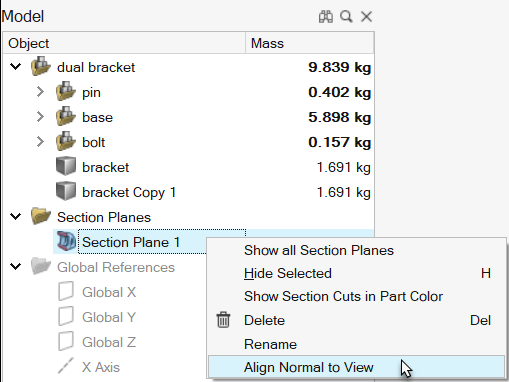

ヒント: 断面を非表示にするには、それを選択してHを押すか、モデルブラウザにある断面のアイコンをクリックします。右クリックして表示されるコンテキストメニューから、すべての断面を表示できます。

マイクロダイアログオプション

オプション 説明
断面のみ

 デフォルトでは、モデルの片側が非表示になります。クリックで、モデルの両側を非表示にして断面のみを表示します。
断面カットの反転

 モデルの非表示になっている片側を反転します。
断面カット面の移動

 ツール移動を使用して、断面を移動または回転します。
グローバルX,Y、Z軸に揃える

 断面をX軸、Y軸、またはZ軸に揃えます。
切断面をモデル中心に再配置

 切断面をモデル中心に再配置します。

キーボードショートカットとマウスコントロール

動作 操作
選択した断面カットを非表示 H
選択からの追加 / 削除 Ctrl
ツールの終了 Esc または右クリック
