产品数据管理

打开、导入并将文件保存到 PTC Windchill™ 或 Siemens Teamcenter™。

您需要集成 Inspire 和产品数据管理系统并添加库，然后即可打开或保存文件。

Teamcenter 设置

集成 Inspire 和 Siemens Teamcenter™。

一般情况下，无需服务器方面的要求即可集成 Inspire 和 Teamcenter，但必须在每位用户的计算机或工作站上安装 FCC 客户端才能上传数据。其他操作无需 FCC 客户端。

要求使用 Teamcenter 13.3 版。

首先，您需要：
  • 有效的 Teamcenter 用户名和密码
  • 主机服务器和文件服务器的完整 URL，可由 Teamcenter 管理员提供。

    示例：主机 = http://adm10sa1dev2:8080/tc，其中 "tc" 是 Teamcenter 站点 ID（您的站点 ID 可能不同）

    示例：文件服务器 = http://adm10sa1dev2:45444

注： 使用您用于从客户端或 Web 视图访问 PDM 的相同信息（完整的 http 地址）。
要集成 Inspire 和 Teamcenter：
  1. 从 Teamcenter 管理员处获取并安装 FCC 客户端安装文件。（安装期间，会向用户提示主机和端口值。）
  2. 添加下列环境变量：
    1. FMS_HOME = C:\Program Files (x86)\Siemens\FCC
    2. FMS_PATH = %FMS_HOME%、%FMS_HOME%\bin、%FMS_HOME%\lib
  3. 更新 PATH 环境变量：
    1. PATH = %PATH%、%FMS_PATH%
接下来，您需要添加一个库。

Windchill 设置

集成 Inspire 和 PTC Windchill™。

要集成 Inspire 和 PTC Windchill™，必须在 Windchill 服务器上安装 Webject 作为安装流程的一部分。当前支持 Windchill 到 11.1 版本。

首先，您需要：
  • 有效的 Windchill 用户名和密码
  • 主机服务器的完整 URL，可由 Windchill 管理员提供

    示例：主机 = http://trwindchill10.altair.com

注： 使用您用于从客户端或 Web 视图访问 PDM 的相同信息（完整的 http 地址）。
要集成 Inspire 和 Windchill：
  1. 在 Windchill 服务器上安装 Webject
    1. 复制 Webject 文件，其位于以下子文件夹下的 Inspire 安装文件夹中：

      \Inspire\$Version\windchill

    2. 将 Webject 文件粘贴到以下子文件夹下的 Windchill 安装文件中：

      \tasks\ext

  2. 以管理员身份登录 Windchill。
  3. 展开 Windchill 主页上的 Navigator。


  4. 转至 Browse > Site > Utilities。


  5. 选择 System Administration > Task Delegate Administration。


  6. 登录。


  7. 转至 Create Delegate。
  8. 创建以下六个代表：


    代表 库类型 名称 源 URL 类型标识符 描述
    1 com.ptc.windchill HWCheckConnection /ext/HWCheckConnection.xml com.ptc.windchill.ws
    2 com.ptc.windchill HWExpandBOM /ext/HWExpandBOM.xml com.ptc.windchill.ws
    3 com.ptc.windchill HWGetBOMOccurrence /ext/HWGetBOMOccurrence.xml com.ptc.windchill.ws
    4 com.ptc.windchill HWGetRelatedCadDoc /ext/HWGetRelatedCadDoc.xml com.ptc.windchill.ws
    5 com.ptc.windchill HWGetWTPartCad /ext/HWGetWTPartCad.xml com.ptc.windchill.ws
    6 com.ptc.windchill HWQuery /ext/HWQuery.xml com.ptc.windchill.ws
接下来，您需要添加一个库。

添加库

添加库以管理产品数据管理系统上的文件。

首先，您需要：

  • 集成 Inspire 和您的产品数据管理系统。
  • 获取库的“名称”、“主机”和“文件服务器”，可由网络管理员提供
  1. 选择文件 > 产品数据管理 > 打开。


  2. 添加库。
    1. 如果之前尚未添加库，则会自动打开添加库对话框：


    2. 如果要添加其他库，请点击库字段，然后选择添加库：


  3. 在类型字段中选择 Teamcenter 或 Windchill。


  4. 输入名称、主机和文件服务器。
  5. 点击确定。

删除库

不需要库时便可将其删除。

  1. 选择文件 > 产品数据管理 > 打开。


  2. 点击库字段。
  3. 右击库的名称，然后点击删除。


从产品数据管理系统中打开文件

从产品数据管理系统中打开模型，或从产品数据管理系统中导入保存的模型并将其与当前模型合并。

首先，您需要：
  • 集成 Inspire 和您的产品数据管理系统。
  • 添加库。
  • 登录到产品数据管理系统。
  1. 从以下选项中选择：
    选项 描述
    打开模型 选择文件 > 产品数据管理 > 打开。

    当前文件将从内存中清除。
    将已保存的模型导入并合并到当前模型中 选择文件 > 产品数据管理 > 导入。


  2. 选择一个库。


  3. 点击登录，输入您的证书，登录到产品数据管理系统。如果不确定您的证书，请咨询网络管理员。
  4. 执行一次查询，定位要打开或导入的文件。
    • Teamcenter：输入文件名称或 ID，然后按 Enter。此外，还可以按照文件类型过滤结果。选择仅最新版本让结果列表中仅显示文件的最新版本。


    • Windchill：输入“零件”或文档、文件“名称”或 ID，然后按 Enter。此外，还可以按照文件类型过滤结果。


  5. 搜索查询的结果显示在文件下。点击装配节点上的 + 号将其展开。属性在产品数据管理系统中定义，并且只用于显示。


  6. 双击某个文件将其打开或选中，然后点击打开（或导入）。选择一个节点，打开整个装配；或者选择单个文件，打开一个零件。
提示：
  • 选择“从产品数据管理系统打开”窗口上的检查是否有更新零件，自动刷新查询结果。过期的零件将在文件列表中显示为红色。您可以使用 偏好设置 > 几何体 > PDM 下的“计时器”设置来调整检查更新的频率。
  • 您可以从下拉菜单中选择此前搜索过的零件、名称或 ID。
  • 在 Teamcenter 中，文件修订作为子节点显示在父节点下。在 Windchill 中，父节点是一个容器。真正的文件和所有修订都列在容器节点下。

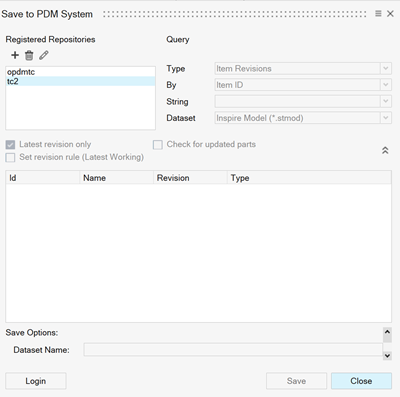

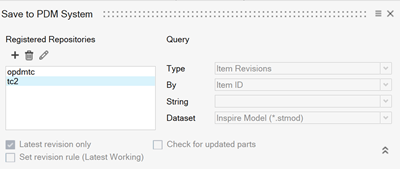

将文件保存至产品数据管理系统

将文件保存至产品数据管理系统。

首先，您需要：
  • 集成 Inspire 和您的产品数据管理系统。
  • 添加库。
  • 登录到产品数据管理系统。
要保存的文件必须在 Inspire 中。不能直接从磁盘中保存至产品数据管理系统。
  1. 选择文件 > 产品数据管理 > 保存。


  2. 选择一个库。


  3. 如果尚未登录，请点击登录，输入您的证书，登录到产品数据管理系统。如果不确定您的证书，请咨询网络管理员。
  4. 执行一次查询，找到文件的保存位置。
    • Teamcenter：输入文件名称或 ID，然后按 Enter。此外，还可以按照文件类型过滤结果。选择仅最新版本让结果列表中仅显示文件的最新版本。


    • Windchill：输入零件或文档、文件名称或 ID，然后按 Enter。此外，还可以按照文件类型过滤结果。


  5. 搜索查询的结果显示在文件下。点击装配节点上的 + 号将其展开。属性在产品数据管理系统中定义，并且只用于显示。


  6. 选择文件的保存位置。
    • 要替换现有文件，请选择相应的文件。如果产品数据管理系统中已存在选中的文件名，系统中的文件将被覆盖。
    • 要以新的名称保存文件，请选中要保存文件的父节点。保存后的文件将以子节点显示在父节点下。
  7. 在保存选项下，输入文件的名称和描述。文件名默认与 Inspire 中的文件名相同。
  8. 选择一种文件类型。“数据集”、“参考”和“工具”会根据文件类型自动填充。（仅针对 Teamcenter；Windchill 中不带“数据集”选项。）根据产品数据管理系统的具体要求，可能需要更改这些值。
  9. 点击 保存。
提示： 在上传 Teamcenter 时，您要上传的文件类型应与 Upload 对话框中所选数据集类型、工具和文件参考相匹配。否则，将收到 "no named reference" 错误，表示数据集在 Teamcenter 中创建，但未参考文件。
