偏好设置：Inspire

定义鼠标控制的偏好设置以及与信息计算和显示方式相关的选项。

Modeling Space

偏好设置 描述
View projection 选择如何在 2D 平面上显示 3D 对象：
  • 透视：使远处的对象小一些，而近处的对象大一些，以便获得更加真实的感受。
  • 正射：在创建带有精确测量值和比例的比例图时，即可用到。
前视图 选择要用作前视图的平面。默认为 -YZ。
Turntable rotation axis 选择哪个轴要用作转盘旋转中心轴。默认为 Z。
Show tooltips on parts 选中该选项，在将鼠标光标悬停在模型视窗中的零件上时即可显示工具提示。

CAD 导入转换器

选择 CT 或 Spatial 阅读器。

默认情况下，CATIA 和 STEP 模型使用 Spatial 阅读器。

偏好设置 说明
ACIS (.sab, .sat) 默认阅读器为 CT。
CATIA V4 (.model) 默认阅读器为 Spatial。
CATIA V5 (.CATPart, .CATProduct) 默认阅读器为 Spatial。
IGES (.iges, .igs) 默认阅读器为 CT。
Inventor (.ipt, .iam) 默认阅读器为 CT。
PTC Creo (.asm, .prt) 默认阅读器为 CT。
UG NX (Unigraphics) (.prt) 默认阅读器为 CT。
SolidWorks (.sldprt, .sldasm) 默认阅读器为 CT。
STEP (.step, .stp) 默认阅读器为 Spatial。

几何

偏好设置 描述
曲面 厚度：创建曲面时，用于定义所使用的默认厚度。
倒角 半径：创建倒角时，用于定义所使用的默认半径。
削角 距离，角度：创建削角时，用于定义默认距离和角度。

距离，距离：创建削角时，用于定义默认距离 1 和距离 2 的值。
零件替换 自动放置：如果在进行零件替换时启用了“自动放置”，则 Inspire 会在 CAD 文件中读取零件的内部变体以将零件放置到装配中。如果关闭了此选项，它将读取创建零件的部分，通常为 (0,0,0)。
分割 默认偏移：创建分割时，用于定义所使用的默认偏移。
零件 选中后可在移动至新装配时维持零件方向。
Autofind 选中后可在进入工具时自动寻找几何特征。
STL

导出格式：选择 ASCII 或 Binary 作为 STL 文件的导出格式。

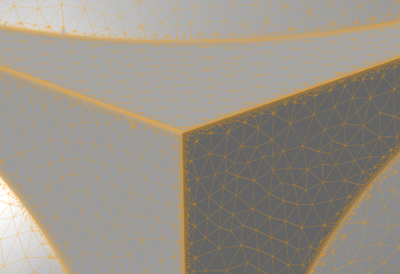

导出细分质量：通过拆分现有三角形，保持原几何体，从而提升水平，创建更多三角形。
OBJ

导入格式：选择导入 OBJ 文件时是转换为 PolyNURBS 还是网格。
Import from CAD File 最快导入：
  • 关闭（默认）：在导入 CAD 时，使用检查和弥合（检查每个零件，只在必要时修复）。
  • 不使用诊断法：最快的 CAD 导入选项。
  • 使用诊断法：开启对导入的模型运行诊断测试的功能，以检查零件的问题。更多信息请见导入时清理 CAD。

导入隐藏零件：选择 Yes 可导入部分 CAD 格式的隐藏零件，例如 Catia V5。注意：导入隐藏的零件会降低导入速度。

修理：导入 CAD 模型时，确定该应用程序修复几何体问题的方式。
注： 打开最快导入选项、不使用诊断法和使用诊断法时，弥合不可用。
  • 检查并修理：检查每个零件，并且仅在需要时进行修理。
  • 始终修理：不检查，但修理所有零件。
  • 不修理：不修理任何零件。

剖切圆柱面：启用该选项，在导入时切割 CAD 圆柱。

合并点：启用此选项可在导入时合并点。

Parasolid：
  • 零件名称：选择命名或取消命名来选择导入零件的命名方式。
  • 名称格式：选择名称格式，为导入的名称选择字符格式。
  • 导入标签：启用此选项可在导入 Parasolid 文件时包含标记。更多信息请见标签。
Save to CAD format 忽略取消激活的零件：将模型另存为 Parasolid、IGES、STEP、ACIS（.sat、.sab）、STL、VRML 或 Evolve (.pn) 文件时，使用该选项表明是否包含已取消激活的零件。将模型保存为 Inspire .imod 文件时，该设置没有影响。

将零件保存在当前位置：选中复选框将零件保存在其当前位置，且无需维护与装配相关的变体。在将数据导入 CAD 系统时，这可简化模型结构。

Parasolid 导出版本：选择 Inspire 导出时所用的 Parasolid 版本。默认情况下，文件目前会以 28.1 版导出。

“保存所选”的默认导出格式：选择使用保存所选命令时要使用的格式。

Parasolid：导出标签：启用此选项可在导出 Parasolid 文件时包含标记。更多信息请见标签。
SimSolid：面的面元参数

SimSolid 使用轻质面元来代表零件面。保留装配、零件名称和层次结构。默认面元设置应该足以应对大多数几何体，但可以进行调整。下列面元参数用于控制细分：

  • 分辨率：“标准”、“增强”和“精细”选项将自动计算面的面元参数。选择“自定义”手动输入各个参数。
  • 弦偏差 (mm)：实际零件表面和细分曲面之间的最大距离。
  • 角偏差（度）：影响与整个 CAD 模型相比半径相对较小的曲线的细分。
PDM（产品数据管理） 选中复选框，按计时器（分钟）字段中指定的时间定期检查是否有更新零件。

鼠标控制

偏好设置 描述
缩放速度 用于更改使用鼠标进行缩放时的速度。
预设 本选项对移动、查看和旋转控制所指定的鼠标左右键进行了定义，使用与另一应用程序相同的操作方式。

可对 Inspire 的预设鼠标控制进行编辑。点击“偏好设置”窗口左下角的使用默认，即可还原预设值。

Run Options

偏好设置 描述
运行选项 重力方向：在运行优化或分析时，如果结构重量相对于所受荷载来说比较大，那么应该考虑重力。默认情况下，重力作用方向与 z 轴相反，但可通过下拉菜单更改其方向。

运行记录超出大小时发出通知：如果希望 Inspire 在运行记录超过下方字段中设定的提醒大小时发出通知，则请启用该选项。

运行记录提醒大小 (MB)：指定运行记录的最大尺寸。如果启用了 Notify when run history exceeds size 选项，当运行记录超过设定值时，即会发出通知。

分析求解器：选择使用 SimSolid 还是 OptiStruct 作为分析求解器。

在模型位置运行：如果要将运行记录存储在模型所在的目录而不是运行记录路径中，请启用该选项。

运行记录路径：指定运行记录的默认存储位置。
OptiStruct 求解器设置 CPU 内核数：运行优化或分析时使用的 CPU 内核数。对于大模型，使用 2 个或 2 个以上的内核可以显著降低计算时间。
求解方法：选择 OptiStruct 求解器方法。
  • 标准：使用求解器的标准模式。
  • 自动：让 Inspire 确定使用哪种方法。
  • DDM：使用不同版本的求解器，该版本对于较大模型更加高效。
接触方法：选择用于优化计算的接触类型。
  • 自动
  • 曲面到曲面

分配给求解器的内存 (MB)：指定分配给优化器的最大内存。
SimSolid 另存为 .stmod：在运行 SimSolid 优化之前自动保存文件。
自定义设置
  • 自适应解决方案数量：要提高整个装配的精度，需要增加自适应解决方案迭代的次数。范围在 3 到 6 之间。
  • 适应几何特征：使用在局部几何特征处对应力梯度区域有更强适应性的特殊逻辑。仅适用于结构线性和非线性静态分析。不适用于模态或热分析。
  • 适应薄实体：提供特殊功能，以便在薄弯曲实体区域获得更精确的显示结果。最佳实践是在本地对每个零件使用该功能。
解决方案细化级别：
  • 标准：具有标准精度的最快解决方案细化选项。
  • 增强：比标准解决方案细化级别更准确，但更慢。
  • 高：最准确，但最慢的解决方案细化选项。

重叠的零件设置

在运行前检查零件是否重叠：在运行优化之前，自动检查零件是否有重叠。

重叠容差 (mm)：定义重叠的最小长度。
Analysis Legend Colors 更改每分析结果类型的图例颜色。

材料

偏好设置 描述
Default materials 更改为新创建的零件所指定的默认材料。
Show Inspire standard materials Inspire 包括一个基本材料库，可通过“零件和材料”列表或右键菜单打开。取消选择本选项禁用基本材料库。（必须先在“我的基本材料”下指定一个自定义材料库。）
My standard materials 指定用户的自定义材料库。点击值字段并浏览到一个材料文件。

Visualization

偏好设置 描述
可视化 镶嵌边偏差：进行渲染时与该偏差近似的边与几何体之间的最大距离。小的偏差会使图形质量更高，但会减慢系统性能。

镶嵌面偏差：进行渲染时与该偏差近似的面与几何体之间的最大距离。小的偏差会使图形质量更高，但会减慢系统性能。

启用渐变效果：选中该选项后，当隐藏零件时，可以让零件慢慢消失。我们建议在处理大型装配时取消选定该选项，以便提高性能。

以零件颜色显示剖切：以与零件相同的颜色显示剖切。

载荷标签：选择在模型视窗中可见的约束类型。
  • 仅显示力和压力
  • 显示所有
  • 带大小显示所有（默认）
视图立方体 显示视图立方体：定义视图立方体何时在模型视窗中可见。
位置：在模型视窗中定义视图立方体的位置。
  • 左下角（默认）
  • 右下角
  • 左上角
  • 右上角

显示轴箭头：在视图立方体上显示 x、y 和 z 轴。

几何体：定义视图立方体的形状。
  • 倒角立方体（默认）
  • 简单立方体
显示视图立方体旋转器：定义视图立方体旋转器何时在建模窗口中可见。
  • 鼠标悬停（默认）
  • 总是
  • 从不
显示视图立方体反射器：定义视图立方体反射器何时在模型视窗中可见。
  • 鼠标悬停
  • 总是
  • 从不（默认）

增量角度：定义点击向左和向右箭头时视图旋转角度的增量。默认情况下，左击和右击会以 + 和 - 15 度递增。

草绘

偏好设置 描述
Snap to grid 该功能默认启用，可在草绘曲线或移动零件时将对象捕捉至栅格。取消选定该复选框即可关闭捕捉。
Snap to visible grid only 限制捕捉功能，仅捕捉到可见栅格。
使草绘平面垂直于视图 当在某个零件上进行草绘时，如果希望 Inspire 自动旋转该零件以使草绘平面与视图垂直，请启用该选项。如果要保持草绘平面的真实视图，则应取消选定该选项。
Auto apply constraints 草绘约束是可作用于草绘曲线上的特定限制或约束。某些草绘实体在创建时会自动添加草绘约束，比如矩形的两边会有直角约束。禁用该选项，即可在草绘时停止自动添加约束。
使用“打断”工具后自动施加约束 默认情况下，使用“打断”工具后即可自动施加草绘约束。禁用该选项，即可在使用上述工具后停止自动施加约束。
定义自动相切角度 连接直线与弧时，如果二者接近相切，则会自动施加相切约束。使用该选项，即可在施加相切约束的同时界定两线与直线之间的最大偏差角度。
定义自动垂直角度 两条线相连时，如果二者接近垂直，则会自动施加垂直约束。使用该选项，即可在施加垂直约束的同时界定两线的最大垂直偏差角度。
定义自动水平或竖直角度 草绘线段时，如果线段与栅格接近对齐，则会自动施加水平或竖直约束。使用该选项，即可在施加上述约束的同时界定线段与栅格之间的最大偏移角度。
Grid spacing Inspire 有 5 个递增的栅格点间隔等级。要改变某个栅格的默认间隔，请在“栅格点间隔”文本框中输入数值。米制和英制单位下的栅格点间隔将被分别保存。（请参见数量和单位。）点击“使用默认”可恢复到默认值。

质量计算

偏好设置 描述
Mass calculation 在“模型浏览器”中右击列标题并选择“质量”即可查看质量。为提高整体性能，当导入 CAD 文件时，将不计算质量大小，并且在“模型浏览器”中将显示为 **。点击计算按钮显示质量。

移动工具

偏好设置 描述
自由移动：编辑工具位置时显示角度 默认情况下，小对话框中仅显示“移动”工具原点的 X、Y、Z 坐标。如果选中该偏好设置，编辑工具位置时也将显示角度。

冲突检测

偏好设置 描述
检查冲突 指定 Inspire 检测冲突的选项：对所有零件检测，不进行检测，或者仅对具有冲突检测属性的零件进行检测。

Units

偏好设置 描述
Model units 更改用于“运动”分析计算的单位系统。所有结构分析和优化运行均使用 MKS 单位。要以不同的单位运行结构分析或优化，请导出首选单位并手动运行。
Display units 更改用于用户界面的单位系统。

数字格式

偏好设置 描述
建模 格式类型：选择在值字段中显示小数的格式类型：“科学”表示法或“混合”（固定小数或科学格式，取最短者）。

在以下范围内保持固定格式：在选定范围内时以固定格式显示。否则以科学格式显示。

精度：选择值字段中显示的小数位数。

删除尾随零：删除值域中小数点后除一个零之外的所有零。
结果 格式类型：选择在值字段中显示小数的格式类型：“旧版”（使用 2022.1 或更早版本中使用的相同数字格式）、“科学”表示法或“混合”（固定或科学格式，取最短者）。

精度：选择“分析浏览器”结果滑块中显示的小数位数。

删除尾随零：删除“分析浏览器”结果滑块中小数点后除一个零之外的所有零。
