환경설정: Inspire
정보를 계산하고 표시하는 방법과 관련된 마우스 제어기 및 옵션에 대한 환경설정을 정의하십시오.
모델링 영역
환경설정 | 설명 |
---|---|
투영 보기 | 2D 평면에 3D 객체를 표시하는 방법 선택:
|
정면도 보기 | 정면도로 사용할 평면을 선택합니다. 기본값은 -YZ입니다. |
턴테이블 회전축 | 턴테이블 회전을 위한 중심 축으로 사용할 축을 선택합니다. 기본값은 Z입니다. |
파트에 대한 툴팁 표시 | 모델링 창에서 파트 위로 이동할 때 툴팁을 표시합니다. |
CAD 가져오기 변환기
CT 또는 공간 리더 중에서 선택합니다.
기본적으로 CATIA 및 STEP 모델은 공간 리더를 사용합니다.
환경설정 | 설명 |
---|---|
ACIS (.sab, .sat) | 기본 리더는 CT입니다. |
CATIA V4 (.model) | 기본 리더는 공간입니다. |
CATIA V5 (.CATPart, .CATProduct) | 기본 리더는 공간입니다. |
IGES (.iges, .igs) | 기본 리더는 CT입니다. |
Inventor (.ipt, .iam) | 기본 리더는 CT입니다. |
PTC Creo(.asm, .prt) | 기본 리더는 CT입니다. |
UG NX (Unigraphics) (.prt) | 기본 리더는 CT입니다. |
SolidWorks(.sldprt, .sldasm) | 기본 리더는 CT입니다. |
STEP (.step, .stp) | 기본 리더는 공간입니다. |
지오메트리
환경설정 | 설명 |
---|---|
표면 | 두께: 표면을 작성할 때 사용되는 기본 두께를 정의합니다. |
필렛 | 반경: 필렛을 작성할 때 사용되는 기본 반경을 정의합니다. |
모따기 | 거리 각도: 모따기를 할 때 사용되는 기본 거리 및 각도를 정의합니다. 거리 거리: 모따기를 할 때 사용되는 기본 거리 1 및 거리 2 값을 정의합니다. |
파트 교체 | 자동 위치: 파트 교체시 자동 위치가 활성화된 경우, Inspire는 CAD 파일 내에서 파트의 내부 변형을 읽어서 어셈블리 내에 파트를 배치합니다. 이 옵션을 끈 경우, 일반적으로 (0,0,0)과 같이 파트가 작성된 위치에서 파트를 읽습니다. |
분할 | 기본 오프셋: 분할을 작성할 때 사용되는 기본 오프셋을 정의합니다. |
파트 | 선택해서 새 어셈블리로 이동할 때 파트 방향을 유지합니다. |
Autofind | 선택해서 도구에 들어갈 때 자동으로 피처를 찾습니다. |
STL |
내보내기 형식: STL 파일의 내보내기 형식으로 ASCII 또는 이진을 선택합니다. 세부 품질 내보내기: 기존 삼각형을 분할해서 더 많은 삼각형을 생성하여 레벨을 높이며, 원래 형상은 유지합니다. |
OBJ |
형식 가져오기: OBJ 파일을 가져올 때 PolyNURBS 또는 메쉬로 변환할 것인지 여부를 선택합니다. |
CAD 파일에서 가져오기 | 가장 빠른 가져오기:
숨겨진 파트 가져오기: Catia V5와 같은 일부 CAD 형식에 있는 숨겨진 파트를 가져 오려면 예를 선택하십시오. 숨겨진 파트를 가져오면 가져오기 속도가 느려집니다. 수정: CAD 모델을 가져올 때 응용 프로그램이 문제를 수정하는 방법을 선택합니다. 주: 가장 빠른 가져오기 옵션(진단 없음 및 진단 포함)이 켜져 있는 경우 복구를 사용할 수 없습니다.
원통면 분할: 가져올 때 CAD 실린더를 트림하려면 이 옵션을 활성화합니다. 점 결합: 가져올 때 점을 결합하려면 이 옵션을 활성화합니다. Parasolid:
|
CAD 형식으로 저장: | 비활성화된 파트 무시: 모델을 Parasolid, IGES, STEP, ACIS (.sat, .sab), STL, VRML 또는 Evolve (.pn) 파일로 저장할 때, 이 부분을 사용해서 비활성화된 파트를 포함시킬 것인지 여부를 나타냅니다. 이 설정은 Inspire .imod 파일로 저장하는 시점에 영향을 주지 않습니다. 현재 위치에 파트 저장: 어셈블리에 상대적인 변형을 유지하지 않고 파트를 현재 위치에 저장하려면 확인란을 선택하십시오. 이렇게 하면 데이터를 CAD 시스템으로 가져올 때 모델 구조가 단순해집니다. Parasolid 내보내기 버전: Inspire가 내보낼 Parasolid 버전을 선택하십시오. 기본적으로 파일은 현재 28.1로 내보내집니다. 선택 항목 저장의 기본 내보내기 형식: 선택 항목 저장 명령을 사용할 때 사용할 형식을 선택합니다. Parasolid: 태그 내보내기: Parasolid 파일을 내보낼 때 태그를 포함하려면 이 옵션을 활성화합니다. 자세한 내용은 태그를 참조하십시오. |

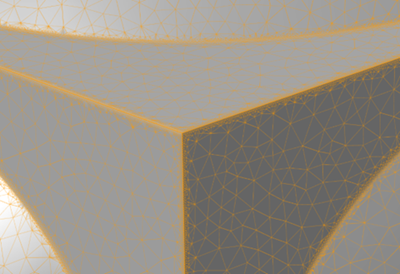

SimSolid: 면 패싯 매개변수 |
SimSolid는 가벼운 패싯을 사용하여 파트면을 나타냅니다. 어셈블리, 파트 이름 및 계층 구조가 유지됩니다. 대부분의 형상에는 기본 패싯 설정으로 충분하지만 조정 가능합니다. 테셀레이션을 제어하기 위해 다음 패싯 매개 변수가 사용됩니다.
|
PDM(제품 데이터 관리) | 확인란을 선택하여 시간(분)에 지정된 일정한 간격으로 업데이트된 파트 확인합니다. |
마우스 제어기
환경설정 | 설명 |
---|---|
확대/축소 속도 | 마우스로 확대/축소할 때 속도를 변경하기 위해 사용합니다. |
프리셋 | 이 옵션은 마우스 왼쪽 및 오른쪽 버튼에 지정된 팬, 보기 및 회전 제어기를 정의해서 다른 응용 프로그램에서 사용되는 것과 동일하도록 만듭니다. Inspire용 사전 설정 마우스 제어기를 편집할 수 있습니다. 사전 설정 값을 복원하려면 환경설정 창의 왼쪽 하단에 있는 기본값 사용을 클릭하십시오. |
실행 옵션
환경설정 | 설명 |
---|---|
실행 옵션 | 중력 방향: 최적화 또는 해석을 실행할 때, 구조물에 포함된 하중의 상당 부분이 구조물의 중량을 차지하는 경우, 중력을 포함시켜야 합니다. 기본적으로, 중력은 Z 축 음의 방향으로 당기는 힘이지만, 풀다운 메뉴에서 방향을 변경할 수 있습니다. 실행 내역이 크기를 초과하는 경우 통지: 실행 내역이 아래 필드에 지정된 통지 크기를 초과하는 경우에 Inspire가 통지를 보내도록 설정하려면 이 옵션을 활성화하십시오. 실행 내역 통지 크기(MB): 실행 내역에 대한 최대 크기를 지정합니다. 실행 내역이 크기를 초과하는 경우에 통지가 활성화된 경우 실행 내역이 이 크기를 초과하는 경우에 통지를 받게 됩니다. 해석 솔버: SimSolid 또는 OptiStruct를 해석용 솔버로 사용할 것인지 여부를 선택합니다. 모델 위치에서 실행: 실행 이력 경로가 아니라 모델이 있는 디렉토리에 실행 이력을 저장하려면 이 옵션을 활성화하십시오. 실행 내역 경로: 실행 내역이 저장될 기본 경로를 지정합니다. |
OptiStruct Solver 종료 | CPU 코어 수: 최적화 또는 해석 실행이 진행되는 동안 사용되는 CPU 개수입니다. 대형 모델의 경우, 최소한 2개의 코어를 사용해서 계산하면 시간을 대폭 줄일 수 있습니다. 솔루션 방법: OptiStruct 솔버 방법을 선택합니다.
컨택 방법: 최적화 계산을 위한 컨택 유형을 선택합니다.
솔버에 대한 메모리 할당(MB): 솔버에 할당된 최대 메모리 크기를 지정합니다. |
SimSolid | .stmod로 저장: SimSolid 최적화를 실행하기 전에 파일을 자동으로 저장합니다. 사용자 정의 설정
솔루션 세분화 수준:
겹치는 파트 설정 실행 전에 겹치는 파트 확인: 최적화를 실행하기 전에 파트가 중첩되는지 자동으로 확인합니다. 중첩 허용범위(mm): 중첩의 최소 길이를 정의합니다. |
해석 범례 색상 | 풀다운 메뉴를 사용해서 각 해석 결과 유형에 대한 결과 색상 구성을 변경합니다. |
재료
환경설정 | 설명 |
---|---|
기본 재료 | 새로 작성된 파트에 지정된 기본 재료를 변경합니다. |
Inspire 표준 재료 보기 | Inspire 에는 파트 및 재료 표 또는 마우스 오른쪽 클릭 컨텍스트 메뉴에서 액세스할 수 있는 표준 재료 라이브러리를 포함하고 있습니다. 이 옵션을 선택 해제하면 표준 재료 라이브러리가 비활성화됩니다. (먼저 내 표준 재료에서 사용자 정의 재료 라이브러리를 지정해야 합니다.) |
내 표준 재료 | 자신의 사용자 정의 재료 라이브러리를 지정합니다. 값 필드를 클릭한 다음 재료 파일로 이동하십시오. |
시각화
환경설정 | 설명 |
---|---|
시각화 | 공간 분할 엣지 편차: 렌더링 작업을 위해 엣지와 지오메트리 사이에 허용된 최대 거리가 사용됩니다. 편차가 적으면 그래픽 품질이 좋아지지만, 시스템 성능이 떨어집니다. 공간 분할 표면 편차: 렌더링 작업을 위해 표면과 지오메트리 사이에 허용된 최대 거리가 사용됩니다. 편차가 적으면 그래픽 품질이 좋아지지만, 시스템 성능이 떨어집니다. 페이딩 효과 활성화: 파트를 숨길 때 파트가 천천히 사라 지도록 하려면 이 옵션을 선택하십시오. 대형 어셈블리를 작업하는 경우에는 성능 향상을 위해 이 옵션의 선택을 취소하도록 권장합니다. 파트 색상으로 절단면 표시: 파트와 동일한 색상으로 절단면을 표시합니다. 하중 라벨: 모델링 창에 표시되는 구속 유형을 선택합니다.
|
뷰 큐브 | 뷰 큐브 표시: 뷰 큐브가 모델링 창에 표시되는 시점을 정의합니다. 위치: 모델링 창에서 뷰 큐브의 위치를 정의합니다.
축 화살표 표시: 뷰 큐브에 x, y 및 z 축을 표시합니다. 지오메트리: 뷰 큐브의 형상을 정의합니다.
뷰 큐브 로테이터 표시: 뷰 큐브 로테이터가 모델링 창에 표시되는 시점을 정의합니다.
뷰 큐브 리플렉터 표시: 뷰 큐브 리플렉터가 모델링 창에 표시되는 시점을 정의합니다.
증분 각도: 화살표를 마우스 왼쪽 및 오른쪽 버튼으로 클릭하면 뷰가 점진적으로 회전하는 각도를 정의합니다. 기본적으로 왼쪽 및 오른쪽 클릭하면 + 및 - 15도씩 변합니다. |
스케칭
환경설정 | 설명 |
---|---|
격자에 맞춤 | 기본적으로 활성화되어 있는 이 기능은 사용자가 곡선을 그리거나 파트를 평행이동할 때 객체를 격자에 맞출 수 있도록 합니다. 확인란의 선택을 해제하면 맞추기 기능이 꺼집니다. |
표시된 격자에만 맞춤 | 맞추기를 표시된 격자로만 제한합니다. |
스케치 면을 뷰에 수직으로 만들기 | 파트를 스케치할 때, 스케치 면이 뷰에 대해 수직이 되도록 Inspire가 자동으로 회전하도록 하려면 이 옵션을 활성화하십시오. 스케치 면의 실제 뷰를 유지하려면, 이 옵션의 선택을 취소하십시오. |
구속조건 자동 적용 | 스케치 구속조건은 스케치 곡선에 지정할 수 있는 특정 제한 사항 또는 조건입니다. 일부 스케치 엔티티는 사각형에 대해 수직 각도와 같이 스케치 구속조건이 자동으로 적용된 상태로 작성됩니다. 이 옵션을 비활성화하면 스케치할 때 구속조건이 자동으로 적용되는 것을 중지할 수 있습니다. |
자르기 도구를 사용한 후 구속조건 자동 적용 | 기본적으로, 스케치 구속조건은 자르기 도구를 사용한 후에 자동으로 적용됩니다. 이 옵션을 비활성화하면 이 도구를 사용할 때 구속조건이 자동으로 적용되는 것을 중지할 수 있습니다. |
자동 접선 각도 정의 | 선과 호를 연결할 때, 선과 호가 거의 접선인 경우에 접선 구속조건이 자동으로 적용됩니다. 구속조건이 적용되는 상태에서 각도 기준으로 선과 호가 직선으로부터 얼마나 벗어날 수 있는지 정의할 때 이 옵션을 사용하십시오. |
자동 수직 각도 정의 | 선을 서로 연결할 때, 선이 거의 수직인 경우에 수직 구속조건이 자동으로 적용됩니다. 구속조건이 적용되는 상태에서 각도 기준으로 선이 수직으로부터 얼마나 벗어날 수 있는지 정의할 때 이 옵션을 사용하십시오. |
자동 수평 수직 각도 정의 | 라인 세그먼트를 스케치할 때, 라인 세그먼트가 격자와 거의 정렬된 경우에 수평 또는 수직 구속조건이 자동으로 적용됩니다. 구속조건이 적용되는 상태에서 각도 기준으로 라인 세그먼트가 격자로부터 얼마나 벗어날 수 있는지 정의할 때 이 옵션을 사용하십시오. |
격자 간격 | Inspire 는 격자 간격에서 5개의 점진적인 단계를 가집니다. 특정 격자에 대해 기본 간격을 변경하려면, 격자 간격 텍스트 상자에 값을 입력하십시오. 격자 간격의 미터식과 영국식 단위는 별도로 유지됩니다. (숫자 및 단위를 참조하십시오.) 기본값 사용을 클릭해서 기본 값으로 복원하십시오. |
질량 계산
환경설정 | 설명 |
---|---|
질량 계산 | 모델 브라우저에서 열 제목을 마우스 오른쪽 버튼으로 클릭하고 질량을 선택해서 질량을 확인합니다. 전체 성능을 향상시키기 위해, CAD 파일을 가져올 때 질량 크기는 계산되지 않고 모델 브라우저에서 **로 표시됩니다. 계산 버튼을 클릭해서 질량을 표시합니다. |
이동 도구
환경설정 | 설명 |
---|---|
자유 이동: 도구 위치를 편집할 때 각도 표시 | 기본적으로 마이크로 대화 상자에는 이동 도구 원점의 X, Y, Z 좌표만 표시됩니다. 이 환경설정을 선택하면 도구 위치를 편집할 때 각도도 표시됩니다. |
충돌 감지
환경설정 | 설명 |
---|---|
충돌 확인 | Inspire가 충돌 감지할 대상을 모든 파트로 할 것인지, 아무런 파트도 확인하지 않을 것인지, 또는 충돌 감지가 구체적으로 적용된 파트만 확인할 것인지 정의합니다. |
단위
환경설정 | 설명 |
---|---|
Model units | 모션 해석을 위한 계산에 사용되는 단위 체계를 변경합니다. 모든 스트럭쳐 해석 및 최적화 실행에는 MKS 단위가 사용됩니다. 다른 단위를 사용해서 스트럭쳐 해석 또는 최적화를 실행하려면 기본 단위를 내보내고 수동으로 실행하십시오. |
Display units | 사용자 인터페이스에 사용되는 단위 체계입니다. |
숫자 서식
환경설정 | 설명 |
---|---|
모델링 | 형식 유형: 값 필드에 소수점을 표시할 형식 유형을 선택합니다. "과학" 표기법 또는 "혼합"(고정 소수점 또는 과학 형식 중 짧은 것). 다음 사이에 고정 형식으로 유지: 선택한 범위 내에서 고정 형태로 보여줍니다. 그렇지 않으면 과학 형식으로 표시합니다. 정밀도: 값 필드에 표시되는 소수점 이하 자릿수를 선택합니다. 후행 0 제거: 값 필드에서 소수점 뒤의 1개 0을 제외하고 모두 제거합니다. |
결과 | 형식 유형: 값 필드에 소수점을 표시할 형식 유형을 선택합니다. "레거시"(버전 2022.1 이하 버전에서 사용된 것과 동일한 숫자 형식 사용), "과학" 표기법 또는 "혼합"(고정 또는 과학 형식에서 가장 짧은 형식). 정밀도: 해석 결과 탐색기 결과 슬라이더에 표시되는 소수점 이하 자릿수를 선택합니다. 후행 0 제거: 해석 결과 탐색기의 결과 슬라이더에서 소수점 뒤의 1개 0을 제외하고 모두 제거합니다. |
