유체 결과 표시

해석 결과 탐색기에서 유체 시뮬레이션의 결과를 봅니다.

유체 리본에서 해석 도구 그룹의 유체 결과 보기 도구를 선택합니다.
팁: 도구를 찾아서 열려면 Ctrl+F를 누릅니다. 자세한 내용은 도구 찾기 및 검색을 참조하십시오.

해석 결과 탐색기 옵션

해석 탐색기에는 다음과 같은 옵션이 있습니다.

실행

기본적으로 가장 최근의 해석 실행이 모델링 창에 표시됩니다. 다른 해석의 결과를 보려면, 해석 결과 탐색기 상단에 있는 실행 목록에서 해당 항목을 클릭하십시오.

해석 결과 탐색기에서 실행을 삭제하려면, 실행 이름을 마우스 오른쪽 버튼으로 클릭해서 실행 삭제를 선택하십시오.

결과 유형

유체 해석은 게이지 압력, 속도 및 온도 등 다양한 결과 유형을 생성합니다. 결과 유형 목록에 있는 항목을 클릭해서 결과를 보십시오.

게이지 압력

게이지 압력 결과 유형은 시뮬레이션 영역에서 상대 정압의 공간적 변화를 보여줍니다. 모델에서 가장 붉은색 영역은 압력이 가장 높습니다.

속도

속도 결과 유형은 유체 영역의 속도 크기를 보여줍니다. 모델에서 가장 붉은색 영역은 속도가 가장 높습니다.
주: 아래 이미지에는 정적 유선형 스위치가 활성화되어 있습니다.


온도

온도 결과 유형은 유체와 솔리드에서 온도의 공간적 변화를 보여줍니다. 모델에서 가장 붉은색 영역은 온도가 가장 높습니다.

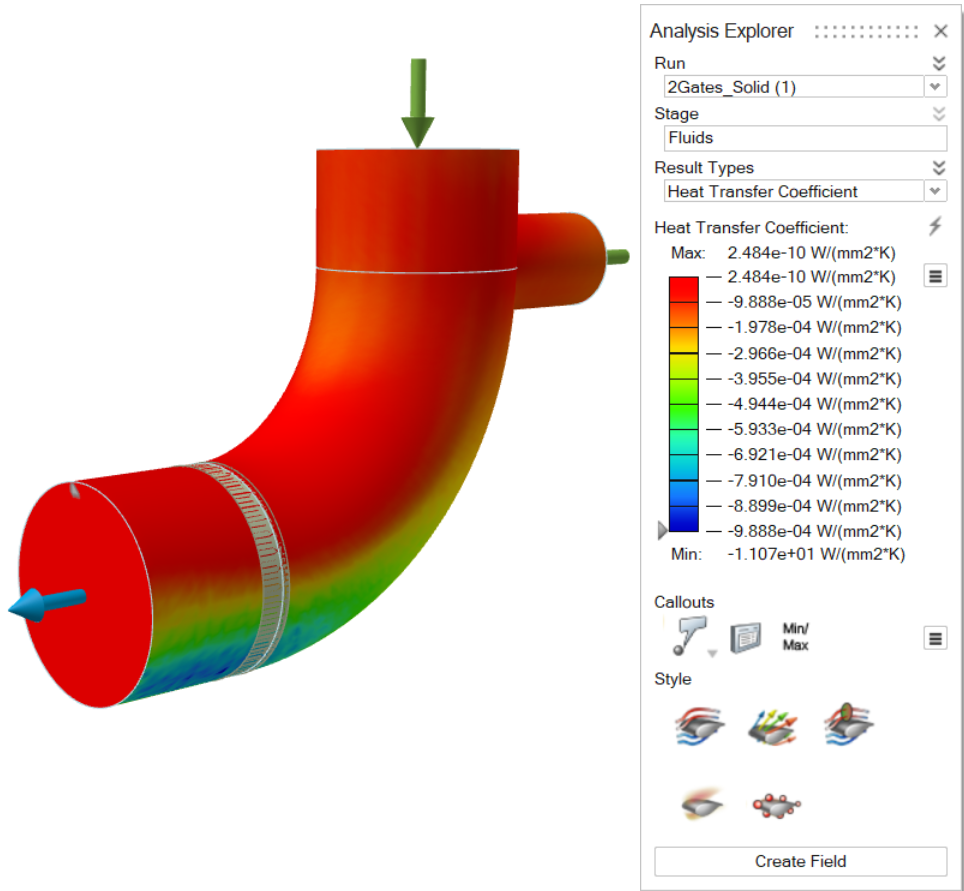

열전달 계수

HTC(열전달 계수) 결과는 솔리드 표면과 움직이는 유체 사이의 단위 온도 차이당 및 단위 면적당 열교환율을 정량화합니다. CFD(컴퓨터 유체 역학)의 컨텍스트에서 HTC는 유동 조건, 유체의 열 속성, 대류 영역의 특성(층류 또는 난류)을 고려하여 표면에 걸쳐 로컬로 계산됩니다. CFD를 사용하여 HTC를 계산하면 비용이 많이 드는 물리적 프로토타입이나 테스트에 의존하지 않고도 열 방출이 불량한 영역을 식별하고, 냉각 가공방법(예: 핀, 채널 또는 열교환기)을 최적화하고, 재료 및 지오메트리에 관한 정보에 입각한 의사 결정을 내릴 수 있으므로 매우 유용합니다. 또한 시뮬레이션을 통해 여러 운영 시나리오를 평가할 수 있으므로 디자인의 열 효율성 및 신뢰성이 크게 향상됩니다.

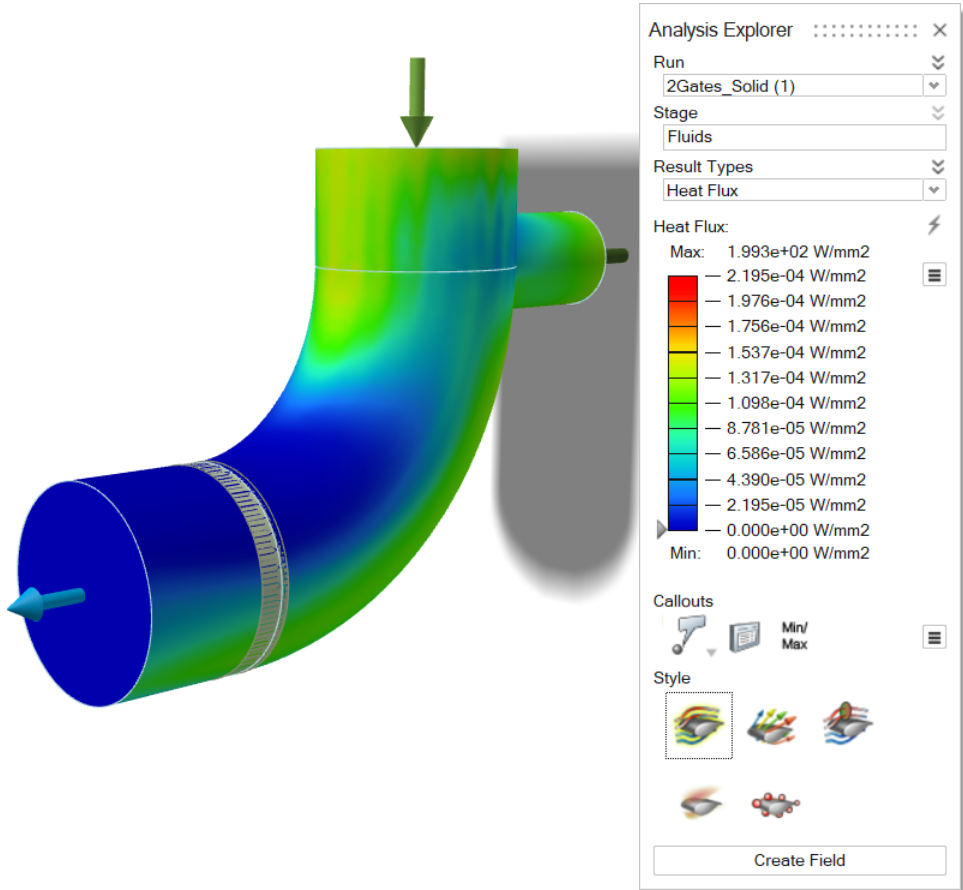

열속

열속은 단위 면적당 열 에너지 전달 속도를 나타내며, 값이 클수록 표면을 가로지르는 열 흐름이 더 강하다는 것을 나타냅니다.

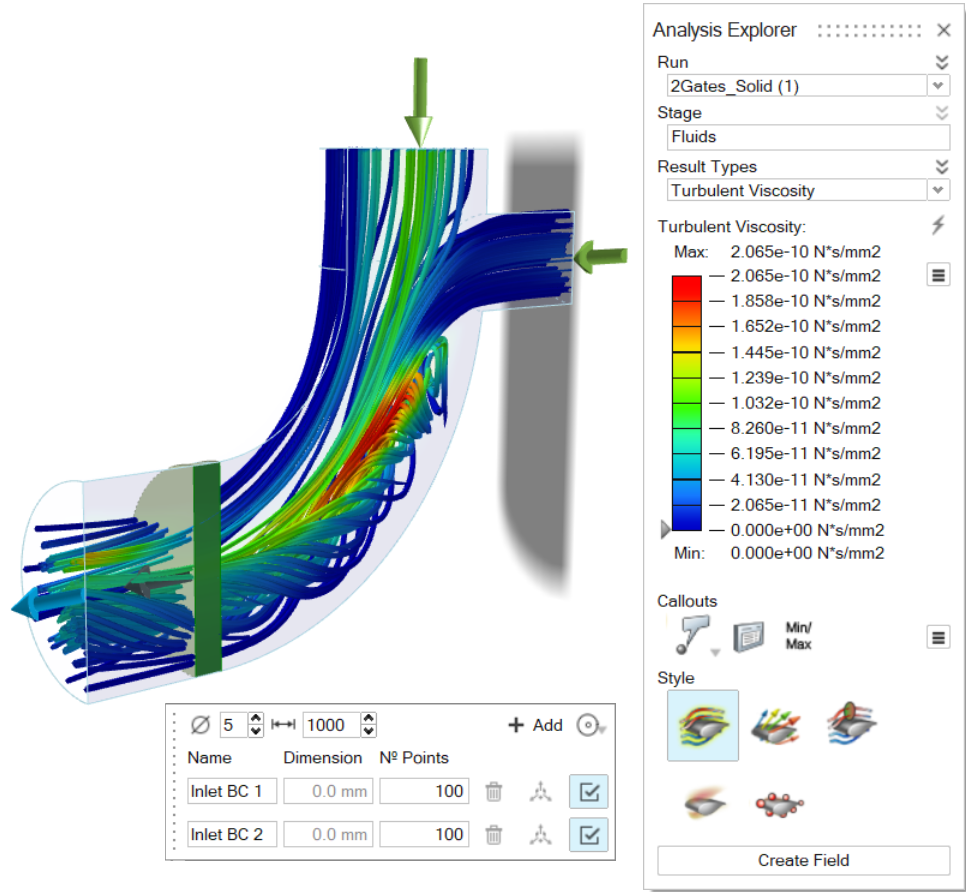

난류 점도

난류 점도는 운동량 전달과 흐름 저항에 영향을 미치는 난류 흐름의 불규칙적인 유체 모션으로 인해 높아진 유체 점도를 측정한 것입니다.

결과 슬라이더

결과 슬라이더는 확장 가능하며 선택된 결과 유형에 대한 컬러 그라디언트를 제공합니다.

작업 실행
결과 슬라이더의 상한 또는 하한 변경 경계를 클릭하고 새 값을 입력합니다. 버튼을 클릭해서 기본 값으로 복원합니다.
지정된 값보다 큰 결과를 가진 모델 영역이 마스킹되도록 결과를 필터링합니다. 결과 슬라이더의 화살표를 클릭하고 드래그하십시오. 지정된 값보다 작은 결과가 있는 영역을 마스크하려면, 를 클릭하고 플립 마스크를 선택하십시오. 화살표를 선택하여 특정 값을 입력하십시오.
결과 유형의 범례 색상 변경 결과 슬라이더 옆에 있는 아이콘을 클릭하고 범례 색상을 선택합니다.
범례의 최대값과 최소값을 활성화하여 각 애니메이션 단계마다 변경할 수 있습니다. 결과 슬라이더 옆에 있는 아이콘을 클릭하고 동적 범례를 선택합니다.
결과 슬라이더 색상의 기본 의미를 반전합니다.
주: 기본적으로 빨간색은 높음, 녹색은 중간, 파란색은 낮음을 나타냅니다.
 결과 슬라이더 옆에 있는 아이콘을 클릭하고 색상 반전을 선택합니다. 색상을 반전하면 파란색은 높음, 녹색은 중간, 빨간색은 낮음을 나타냅니다.

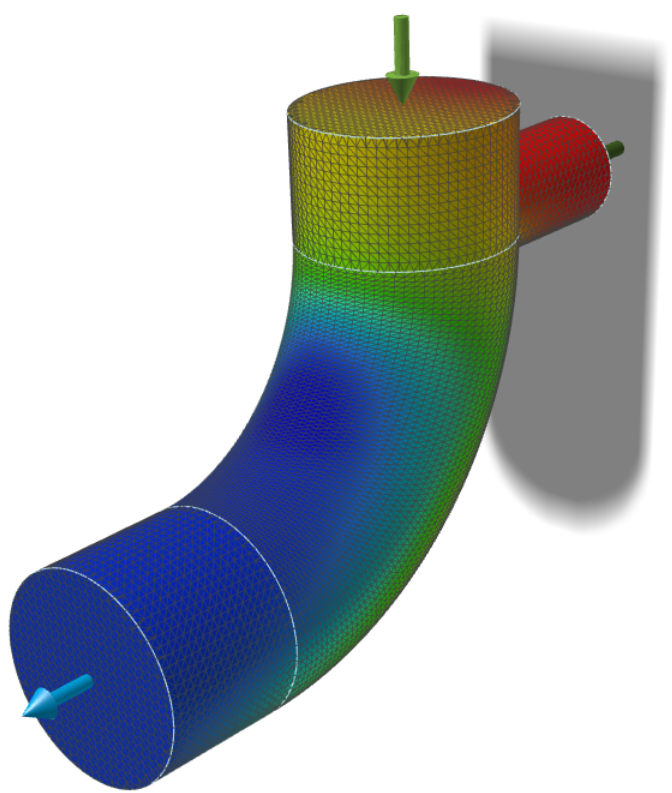

요소 보이기/숨기기

해석 결과 탐색기가 활성화된 경우, 모델링 창의 왼쪽 하단에 있는 뷰 제어기에 추가적인 요소 보이기/숨기기 아이콘이 나타납니다. 이 아이콘을 클릭하면 메쉬가 표시됩니다.

컬아웃 옵션

시각적 컬아웃을 추가하여 해석 결과에서 원하는 점을 표시합니다.

옵션 설명 참고
컬아웃 작성, 표시 및 숨기기

 컬아웃을 작성하기 위해 선택합니다. 컬아웃을 표시하거나 숨기기 위해 선택합니다.
  • 컬아웃 아이콘을 클릭한 다음 모델에서 점, 면 또는 파트를 클릭하여 컬아웃을 작성합니다.
  • 컬아웃을 생성한 후 해당 컬아웃 아이콘을 클릭하여 모델링 창에서 해당 유형의 컬아웃을 보이거나 숨깁니다.
주: 투명도를 활성화하면 컬아웃이 지원되지 않습니다.
컬아웃 목록

 작성된 모든 컬아웃을 다양한 결과 유형 및 값과 함께 보여주는 표를 표시합니다. 각 컬아웃은 선택된 실행 및 로드 케이스에 해당됩니다.
  • 컬아웃 아이콘을 클릭하면 모델링 창에서 해당 유형의 컬아웃을 표시하거나 숨길 수 있습니다.
  • 행을 선택해서 모델링 창의 해당 컬아웃을 선택합니다.
  • 열 제목을 클릭해서 열을 정렬합니다. 클릭하면 오름차순과 내림차순 사이에서 토글됩니다.
  • 열 제목을 클릭하고 드래그하여 컬아웃 목록에서 위치를 변경합니다.
  • 컬아웃의 이름을 바꾸려면 이름 열의 셀을 두 번 클릭합니다.

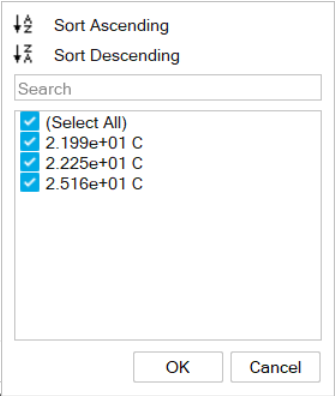

  • 셀 값을 기준으로 필터링하려면 버튼을 클릭합니다.

  • 열 머리글을 마우스 오른쪽 버튼으로 클릭하여 단위가 머리글 행에 표시되는지 셀에 표시되는지 여부와 테이블에 표시되는 열을 변경합니다.

  • 위치 열에서 좌표를 변경하여 컬아웃의 위치를 편집할 수 있습니다. 컬아웃 값은 새 위치를 기준으로 업데이트됩니다.
최소/최대 컬아웃

 선택된 결과 유형에 대해 관련 최소값 또는 최대값이 발생하는 위치를 보여주는 컬아웃을 작성합니다.
  • 아이콘을 클릭하면, 모델에 자동으로 컬아웃이 생성됩니다.
  • 모델링 창에서 최소/최대 컬아웃을 클릭해서 동일한 위치에 일반 컬아웃을 작성합니다.
동적 컬아웃

 기존 컬아웃에 다양한 유형의 결과를 표시합니다. 특정 결과 유형에 대한 컬아웃을 작성한 후, 아이콘을 클릭 한 다음, 다른 결과 유형을 선택하십시오. 컬아웃의 값에 새 결과 유형이 반영됩니다.

스타일 옵션

결과를 정적 유선형, 애니메이션 유선형 또는 벡터로 시각화합니다. 유선형이나 벡터를 편집할 수도 있습니다.

옵션 설명 마이크로 대화 상자 옵션
정적 유선형

 결과를 정적 유선형으로 시각화합니다.
 유선형에 대한 마이크로 대화 상자 옵션에 액세스하려면 정적 유선형 아이콘 을 선택합니다. 마이크로 대화 상자 옵션을 사용하여 유선형 영역을 추가하고 편집할 수 있습니다.
  • 직경: 튜브로 렌더링되는 각 유선형의 직경을 정의합니다.
  • 유선형 길이: 유선형의 길이를 늘립니다. 유선형이 모델의 끝에 도달하지 않는 경우에 유용합니다.
  • 애니메이션 속도: 애니메이션 유선형의 속도를 변경합니다.

  • 영역 추가: 로컬 유선형 영역을 추가합니다.

  • 선형: 선형 유선의 영역을 추가하려면 선택합니다.

  • 원형: 원형 유선의 영역을 추가하려면 선택합니다.

  • 이름: 유선형 영역의 이름을 변경합니다.

  • 치수: 유선형 영역에서 유선형 사이의 거리를 정의합니다.

  • 점 개수: 유선형 영역에 표시하려는 유선형의 수를 입력합니다.

  • 유선형 영역 보이기/숨기기: 해당 유선형 영역을 보려면 이 스위치를 켜십시오. 숨기려면 끄십시오.

  • 이동: 이동 도구를 열어 유선형 영역을 재배치하려면 선택하십시오.

    아래 이미지에는 로컬에서 생성된 유선형이 포함되어 있습니다.
애니메이션된 유선형

 유선형이 켜져 있는 경우에만 사용할 수 있습니다.

아이콘을 한 번 클릭하면 애니메이션된 유선형으로 결과를 시각화할 수 있습니다. 아이콘을 다시 클릭하면 애니메이션의 끝으로 이동합니다.
벡터

 결과를 벡터로 시각화합니다.

벡터에 대한 마이크로 대화 상자 옵션에 액세스하려면 벡터 아이콘 을 선택합니다.

마이크로 대화 상자 옵션을 사용하여 벡터를 편집하십시오.
  • 스케일 치수:
  • 크기: 벡터의 길이와 직경을 늘리거나 줄입니다.
  • 밀도: 벡터의 밀도를 높이거나 낮춥니다.
통합 섹션

 유체 영역의 한 섹션에서 평균 속도/유량을 시각화합니다.

통합 섹션에 대한 마이크로 대화 상자 옵션에 액세스하려면 통합 섹션 아이콘 을 선택합니다.



섹션을 생성하고 편집하려면 마이크로 대화 상자 옵션을 사용하세요.



이동 도구를 사용하여 섹션을 평행이동, 회전 및 크기 조정할 수 있습니다.

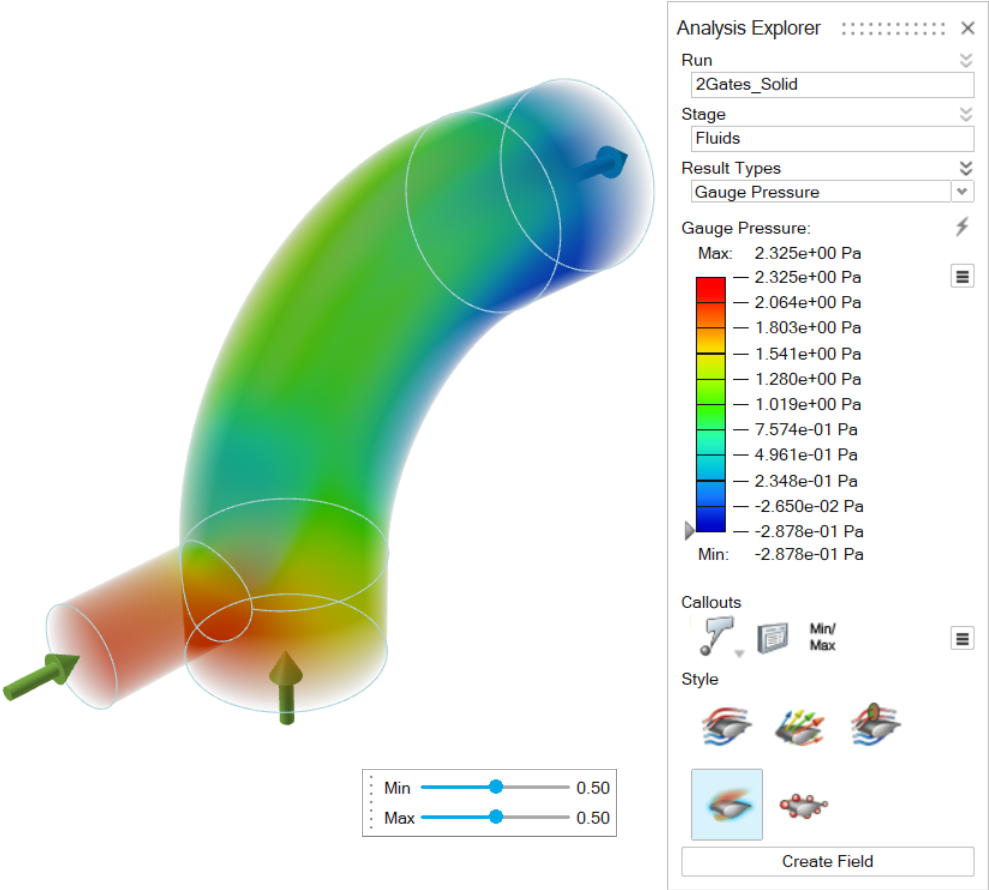

투명성 활성화 모델을 어느 정도 투명하게 렌더링합니다. 이 기능은 절단면을 사용하지 않고 모델의 내부를 전체 3차원 뷰로 관찰할 때 유용합니다.

 마이크로 대화 상자의 슬라이더를 사용하여 현재 결과 유형의 최소 및 최대 영역의 투명도를 변경합니다.

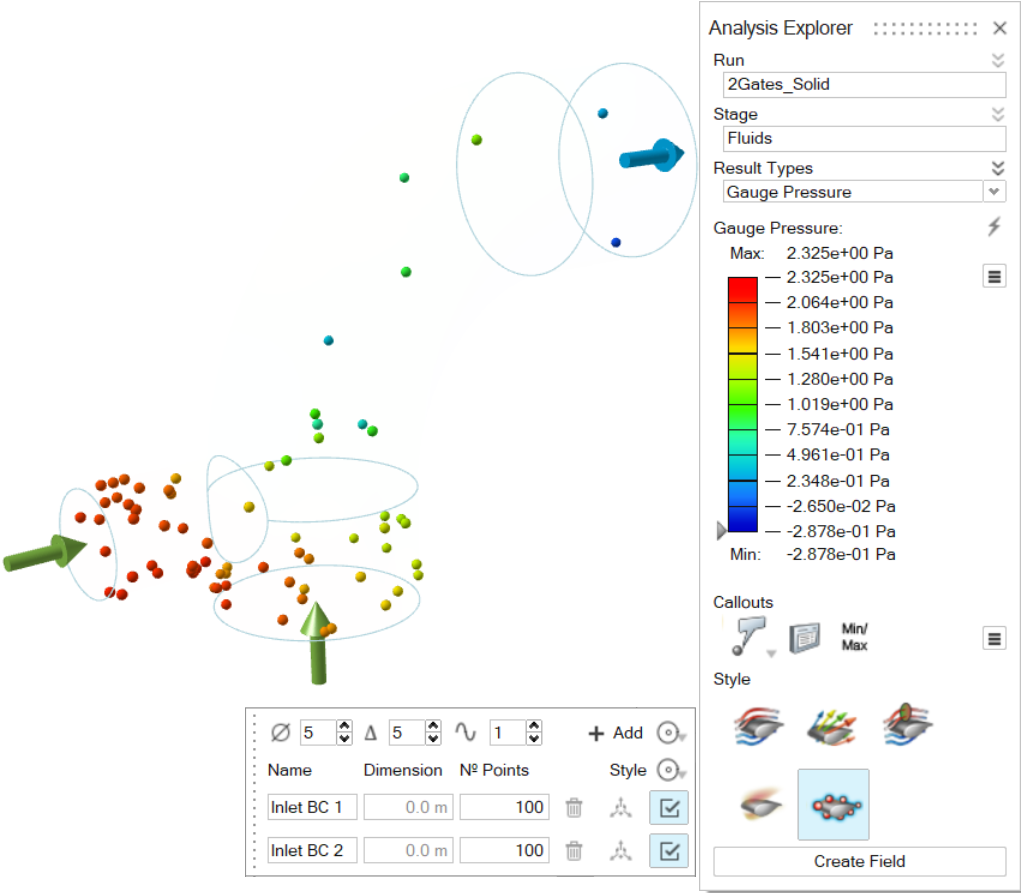

입자 시각화

 결과를 입자로 시각화합니다.

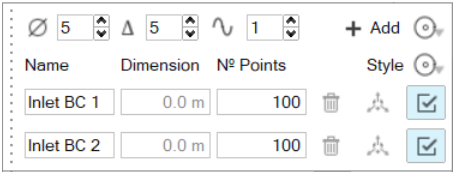

 입자 시각화에 대한 마이크로 대화 상자 옵션에 액세스하려면 입자 시각화 아이콘()을 선택합니다. 마이크로 대화 상자 옵션을 사용하여 유선형 영역을 추가하고 편집할 수 있습니다.

  • 크기: 입자 크기를 변경합니다.
  • 파동 수: 입자 애니메이션의 파동 수를 변경합니다.
  • 파동 간격: 파동 간격을 초 단위로 정의합니다.
  • 영역 추가: 로컬 입자의 새 영역을 생성합니다.
  • 원형: 원형 로컬 입자 원점 영역을 추가하려면 선택합니다.
  • 선형: 선형 로컬 입자 원점 영역을 추가하려면 선택합니다.
  • 스타일: 구형 입자와 화살표 모양 입자 중에서 선택합니다.

  • 이름: 입자 원점 영역의 이름을 변경합니다.

  • 치수: 원점 영역에 있는 입자 사이의 거리를 정의합니다.

  • 점 수: 입자 영역에 표시하려는 입자 수를 입력합니다.

  • 입자 영역 보이기/숨기기: 해당 입자 영역을 보려면 이 스위치를 켭니다. 숨기려면 끄십시오.

  • 이동: 이동 도구를 열어 입자 영역을 재배치하려면 선택합니다.

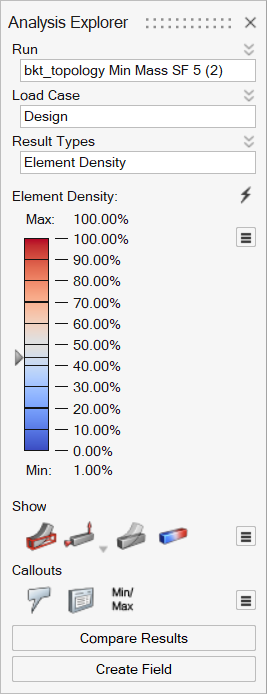

필드 만들기

해석 실행 결과로부터 암묵적 필드를 만듭니다. 필드 만들기 버튼은 해석 결과 탐색기 하단에 있습니다.

해석 결과 탐색기에서 해석 결과를 표시합니다.
  1. 해석 아이콘의 해석 결과 표시를 클릭하여 해석 결과 탐색기를 엽니다.
    주: 직접 암묵적 필드 생성에는 OptiStruct 결과만 지원됩니다. SimSolid 결과는 비디오 튜토리얼: Inspire Implicit Modeling의 필드 기반 디자인를 참조하십시오.
    팁: 도구를 찾아서 열려면 Ctrl+F를 누릅니다. 자세한 내용은 도구 찾기 및 검색을 참조하십시오.


  2. 해석 결과 탐색기 대화 상자를 사용하여 암묵적 필드로 변환할 결과를 선택합니다.
  3. 해석 결과 탐색기 하단에 있는 필드 만들기 버튼을 클릭합니다.


    자세한 내용은 해석 결과에서 암묵적 필드 만들기를 참조하십시오.
  4. 암묵적 파트가 존재하는 경우, 새 암묵적 파트를 만들 것인지 아니면 기존 암묵적 파트에 필드를 추가할 것인지 묻는 대화 상자가 표시됩니다.
    • 새로 만들기를 클릭하여 모델 브라우저와 컨스트럭션 이력에 새로운 암묵적 파트를 생성합니다. 새 파트에는 시뮬레이션 데이터를 사용하는 새 필드만 포함됩니다.
    • 모델에서 암묵적 파트를 선택하려면 기존 파트를 클릭합니다. 새 필드는 이력 타임라인의 현재 시점에 생성됩니다.
