수렴 플롯 및 표 보기

엔지니어링 수량과 방정식 잔차의 수렴을 모니터링합니다.

  1. 유체 시뮬레이션을 실행합니다.
  2. 시뮬레이션이 실행되는 동안, 유체 리본에서 해석 도구 그룹의 수렴 플롯 보기 도구를 선택합니다.
    팁: 도구를 찾아서 열려면 Ctrl+F를 누르십시오. 자세한 내용은 도구 찾기 및 검색을 참조하십시오.

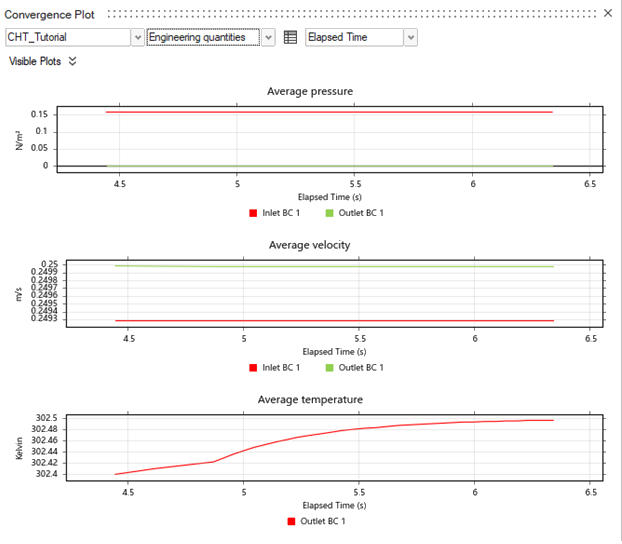

    수렴 플롯 창이 나타납니다.

  3. 엔지니어링 수량(기본값) 또는 수치적 수렴 결과를 표시하려면 선택합니다.
  4. 엔지니어링 수량 옵션을 보려면 드롭다운 메뉴에서 엔지니어링 수량을 선택합니다.
    작업 실행
    보려는 수렴도 선택합니다.
    • 가시 플롯 옆의 을 선택한 후, 다음 스위치를 활성화 또는 비활성화합니다.
      • 평균 압력
      • 평균 속도
      • 흐름 분수
      • 균일성 속도
    수렴 데이터를 표로 표시합니다.
    • 수렴 표 표시 아이콘 을 클릭합니다. 수렴 플롯 창의 데이터는 모델링 창에서 표로 표시됩니다.
    시간(초) 경과에 따른 결과 플롯 드롭다운 메뉴에서 초를 선택합니다.
    반복 횟수에 대한 결과를 폴롯합니다. 드롭다운 메뉴에서 반복 횟수를 선택합니다.
    수렴 플롯 ASCII 텍스트 파일 액세스 실행 폴더를 연 다음, surface_monitors 폴더로 이동합니다.

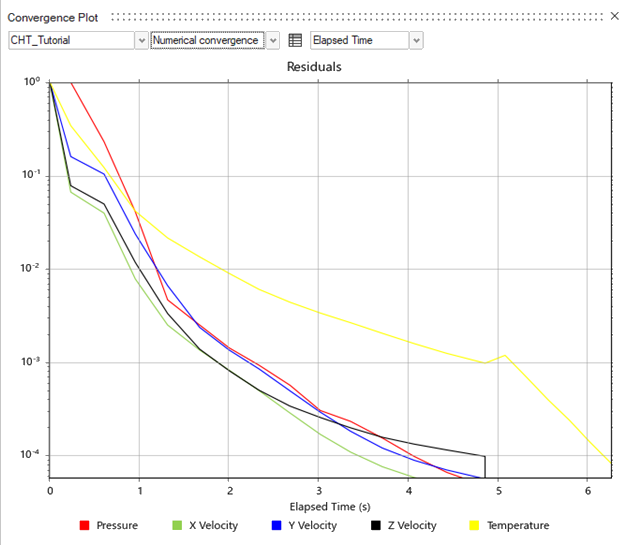

  5. 수치적 수렴 옵션을 보려면 드롭다운 메뉴에서 수치적 수렴을 선택하십시오.
    해석의 방정식 잔차가 나타납니다.
    작업 실행
    시간(초) 경과에 따른 결과 플롯 드롭다운 메뉴에서 초를 선택합니다.
    반복 횟수에 대한 결과를 폴롯합니다. 드롭다운 메뉴에서 반복 횟수를 선택합니다.
    팁:
    • 수치적 수렴 곡선이 1.e-4 아래로 떨어지면 미리 시뮬레이션을 중지하여 결과를 검토할 수 있습니다.
    • 수치적 수렴 곡선이 급격하게 상승 및 하강하는 경우 모델 설정을 검토 및 수정하고 새로운 시뮬레이션을 실행하여 유효한 결과를 생성합니다.
