インポートツール

モデルをTwin Activateにインポートします。

Modelicaモデルのインポート

Modelicaインポートツールを使って、ModelicaダイアグラムモデルをTwin Activateにインポートします。

Modelicaインポートツールは、.moファイル形式をサポートしています。

  1. ファイル > インポート > Modelicaモデルを選択します。
  2. インポートするModelica.moファイルを選択します。
    ダイアグラム変換において以下の点に留意してください：
    • モデルで使用されているModelicaライブラリやブロックがサポートされていない場合、どのコンポーネントが解決できないかを示すエラーメッセージが表示されます。
    • ライブラリの中にあるモデル（例えば、Demoモデル）は、）絶対参照Modelica.Magnetic.QuasiStatic.FluxTubes.Basic.Ground ground_mQSではなく相対参照でライブラリのコンポーネントを参照するものがあります（例：FluxTubes.Basic.Ground ground_mQS。これはインポートでは対応できません。モデルもそれに合わせなければなりません。
    • グローバルパラメーターについては、ダイアグラムのコンテキストをチェックしてください。
    • コンポーネントが他のコンポーネントのパラメータを参照する場合、ダイアグラムのコンテキストにcomponentName=FromModelica('componentName');としてコンポーネント名を追加する必要があります。

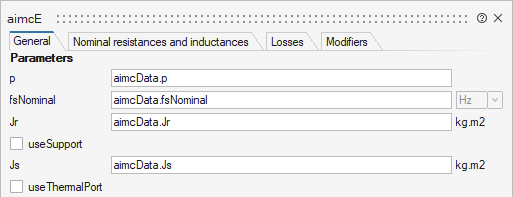

      以下の例では，aimcEコンポーネントがaimcDataコンポーネントのパラメータを参照しています．




      ダイアグラムダイアログのコンテキストタブで、aimcData=FromModelica('./aimcData');を入力します。

Embedダイアグラムのインポート

Embedインポートツールを使って、EmbedダイアグラムモデルをTwin Activateにインポートします。

Embedインポートツールは、.vsmファイル形式をサポートしています。

  1. ファイル > インポート > Embed Modelを選択します。
  2. インポートしたいEmbed.vsmファイルを選択します。
    ダイアグラム変換において以下の点に留意してください：
    • Embedブロックがサポートされていない場合、そのブロックは空のスーパーブロックに置き換えられ、スーパーブロックのコンテキスト内にはEmbedブロックの情報が追加されます。
    • ブロックが不明な場合、またはダイアグラムに切断されたブロックが含まれている場合、コマンドウィンドウに警告メッセージが表示されます。


    • Embedインポートツールは、パスワードを含まないスーパーブロックに対応しています。
    • Embedインポートツールは、画像のないダイアグラムにも対応しています。ソースモデルに画像が存在する場合、画像を参照しながらモデルをインポートしますが、画像は表示されません。


サポートされるEmbedブロック

Annotation
comment
abel
scalarToVec
variable
vecToScalar
wirePositioner
Arithmetic
1/X
-X
*
/
abs
gain
pow
sign
summingJunction
unitConversion
Boolean
>
<
>=
<=
==
!=
and
not
or
xor
Extensions
expression
Integration
derivative
integrator
limitedIntegrator
resetIntegrator
Linear System
transferFunction
Matrix Operation
index
invert
multiply
reshape
transpose
vsum
NonLinear
case
crossDetect
deadband
int
limit
map
max
merge
min
quantize
relay
sampleHold
Random Generator
gaussian
Signal Consumer
display
plot
Signal Producer
button
const
dialogConstant
import
pulseTrain
ramp
sinusoid
slider
squareWave
step
triangleWave
Time Delay
timeDelay
unitDelay
Transcendental
acos
asin
atan2
cos
cosh
exp
ln
log10
sin
sinh
sqrt
tan
tanh

SSPモデルのインポート

SSPインポートツールを使って、Twin ActivateにSSPモデルをインポートします。

System Structure and Parameterization (SSP)は、シミュレーションツール間で転送可能なFMUとそのパラメータ情報を含む、1つまたは複数のコンポーネントモデルで構成される完全なシステムを定義するための、ツールに依存しない標準です。SSPの詳細については、https://ssp-standard.orgを参照してください。

SSPインポートツールは、SSP 1.0の.sspファイル形式をサポートしています。

  1. ファイル > インポート > SSPモデルを選択します。
  2. インポートするSSPファイル（.ssp）を選択します。
    .sspファイルのモデルはスーパーブロックとしてインポートされます。もし.sspファイルに複数のモデルが含まれている場合、メインモデル以外のすべてのスーパーブロックは非アクティブになります（status = off）。
