几何体导入设置

用于在导入之前定义几何体处理方式的选项。

要在菜单栏上访问这些参数，请点击设置 > 几何体导入设置。

面的面元参数
SimSolid 使用轻质面元来代表零件面。保留装配、零件名称和层次结构。默认面元设置应该足以应对大多数几何体，但可以进行调整。

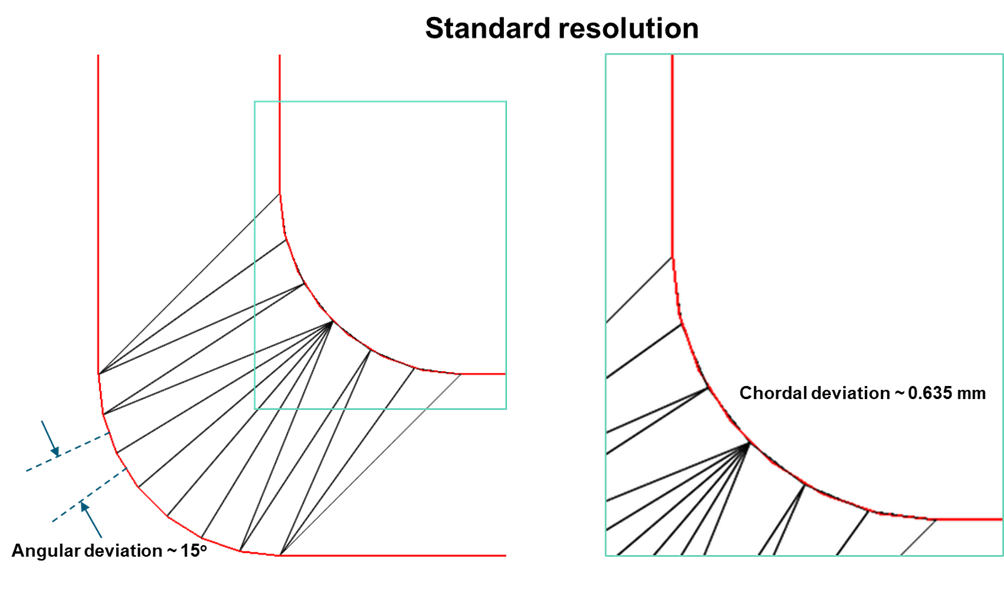

下列面元参数用于控制曲面细分：
  • 角度偏差（度）— 影响与整个 CAD 模型相比半径相对较小的曲线的细分。
  • 弦偏差（毫米）— 实际零件表面和细分曲面之间的最大距离。

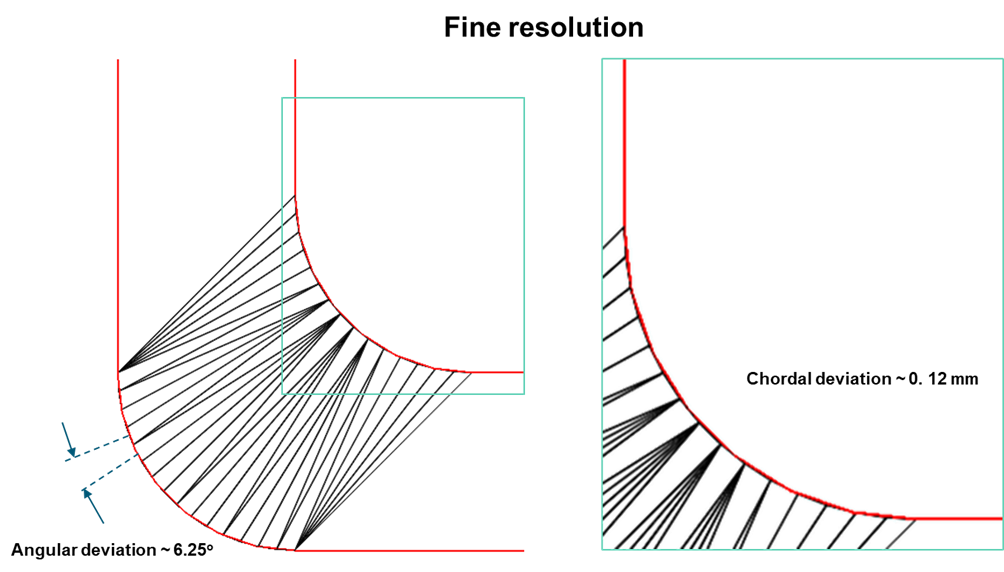

可以使用分辨率菜单设置这些偏差值。有四个选项可用：标准、增强、精细和自定义。自定义菜单选项允许您手动输入每个参数。
注： 最佳做法是从标准开始，仅根据捕获几何体曲率的需要进行优化。将这些值设置得小一些可增加分析求解时间。
无尺寸 CAD 文件的单位
从下拉菜单中选择无尺寸 CAD 文件的 CAD 阅读器单位。
CAD 阅读器
Parasolid 实体建模模块、Parasolid 实体建模模块 + Spatial 和 Legacy 阅读器受支持。
  • Parasolid 实体建模模块 - 使用 Inspire 阅读器，该阅读器拥有 CoreTechnologie(CT) 的第三方阅读器，并将其转换为 Parasolid 实体建模模块 库。对于 Parasolid 实体建模模块 文件，它直接使用 Parasolid 实体建模模块 库进行读取和细分；对于所有其他格式，它使用 CT 阅读器进行读取，并使用 Parasolid 实体建模模块 引擎进行细分。
  • Parasolid 实体建模模块 + Spatial - 建议在处理 CATIA 文件时使用此选项。它使用 Spatial 来读取和细分 CATIA 文件，使用上述 Parasolid 实体建模模块 读取器来读取所有其他文件格式。
  • Legacy - Legacy 阅读器使用 CT 阅读器读取 CAD 并细分几何体。
导入几何体类型
支持实体和蒙皮、仅实体和仅蒙皮选项。
  • 实体和蒙皮 - 这是默认选项。如果装配中存在曲面 CAD 零件，则将其与实体零件一起导入。SimSolid 仅会引入水密实体。它会尝试修复小间隙，但会忽略有大开口的实心几何体。
  • 仅实体 - 仅导入实体零件。会忽略蒙皮。 SimSolid 仅会引入水密实体。它会尝试修复小间隙，但会忽略有大开口的几何体。
  • 仅蒙皮 - 会忽略实体零件。任何蒙皮，包括曲面 CAD 零件和缺失曲面的零件，也可作为蒙皮导入。
注： 除插件文件和 STL 格式外，SimSolid 可以通过当前使用的所有 CAD 格式从装配或作为零件文件导入蒙皮。
导入材料
SimSolid 将尝试查找并读取任何包含材料属性名称字符串的零件元数据属性。如果此名称字符串与 SimSolid 材料数据库中的现有名称匹配，则将施加相应的 SimSolid 材料属性。如果未找到，SimSolid 将通知用户无法施加材料属性。
注： SimSolid 不支持 CAD 材料属性数据的一般印迹。导入材质选项不适用于所有 CAD 文件，因为 SimSolid 目前仅支持 CATIA、NX 和 JT。有关如何复制 CAD 系统中存在的材料属性定义的信息，请参阅 定义自定义材料数据库 主题。

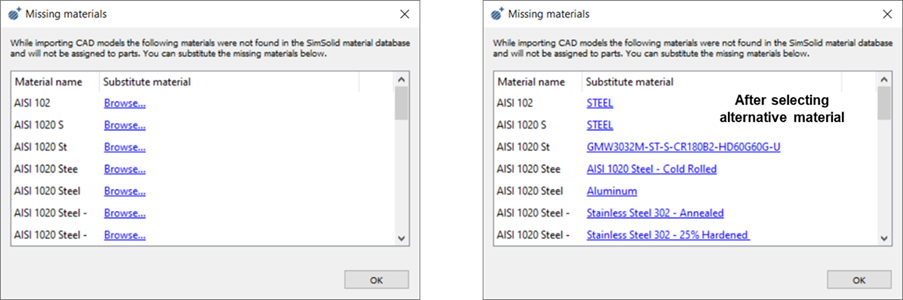

如果未找到材料，SimSolid 会弹出一个对话框供您浏览并从当前 SimSolid 材料数据库中选择替代材料。这适用于装配中与 CAD 元数据属性匹配的多种材料。


图 1.
自定义元数据属性
您可以在文本框中列出所需的任何自定义元数据属性。 SimSolid 将按列出的顺序进行搜索，这些值将优先于任何内部默认值。
