절단면 만들기
모델의 2D 절단면을 작성하고 봅니다.
-
뷰 제어기에서 절단면 도구를 클릭합니다.

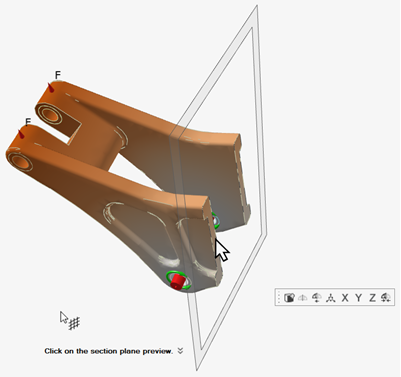

투명 단면 미리보기가 나타납니다.
- 단면 미리보기 또는 모델의 다른 곳을 클릭해서 절단면을 생성합니다.
-
절단면을 드래그하여 위치를 변경하거나, 마이크로 대화 상자 옵션을 사용하여 절단면을 이동, 정렬 또는 플립합니다.
-
를 클릭해서 추가적인 절단면을 작성합니다.
- 마우스 오른쪽 버튼으로 클릭하고 확인 표시로 이동해서 종료하거나 마우스 오른쪽 버튼을 두 번 클릭하십시오.

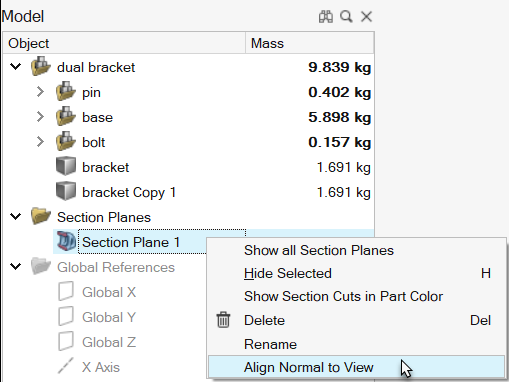

팁: 단면을 숨기려면, 단면을 선택하고 H 키를 누르거나 모델 브라우저에서 아이콘을 클릭하면 됩니다. 마우스 오른쪽 버튼을 클릭해서 나타나는 컨텍스트 메뉴를 사용하면 모든 단면을 표시할 수 있습니다.
마이크로 대화 상자 옵션
옵션 | 설명 |
---|---|
단면만 |
기본적으로 모델의 한 쪽 면이 숨겨집니다. 클릭해서 모델의 양쪽 면을 숨기고 단면만 표시합니다. |
절단면 전환 |
모델의 숨겨진 면을 반전합니다. |
절단면 이동 |
이동 도구를 사용해서 단면을 평행이동 또는 회전합니다. |
글로벌 X, Y, Z 축에 정렬 |
단면을 x, y 또는 z 축으로 정렬합니다. |
선택 면을 모델 중앙으로 위치 변경 |
단면을 모델 중앙으로 위치 변경합니다. |
키보드 단축키 및 마우스 제어기
작업 | 실행 |
---|---|
선택한 절단면을 숨깁니다. | H |
선택 사항에서 추가 또는 제거 | Ctrl |
도구를 종료합니다. | Esc 또는 마우스 오른쪽 버튼 클릭 |
