무게 측정

무게 측정 도구를 사용하여 포인트 지지부 세트에서 원래 모델이나 최적화된 형상의 분산 중량을 예측합니다.

무게 측정 도구는 질량, 각 지지부의 중량, 무게 중심, 그리고 패키지 간격 연장선을 계산합니다.

질량 계산을 환경설정 대화 상자에서 작동시켜서 최적화된 파트의 질량을 볼 수 있습니다. 모든 파트 및 대체 항목의 질량은 모델 브라우저(M)에 표시됩니다.

  1. 도구, 측정 도구 그룹에서 무게 측정 도구를 클릭합니다.


    팁: 도구를 찾아서 열려면 Ctrl+F를 누르십시오. 자세한 내용은 도구 찾기 및 검색을 참조하십시오.
  2. 중량 측정 브라우저에서 로드 케이스를 선택합니다.
    주: 로드 케이스에서 선택한 힘 및 지지부 만이 계산에 고려됩니다.
  3. 중력 방향을 결정합니다.
  4. 다음 옵션 중에서 선택하십시오.
    • 경계 영역 보기: 모델의 경계 상자를 모델링 창에 표시합니다.
    • 중력의 중심 보기: 무게 중심을 모델링 창에 표시합니다.

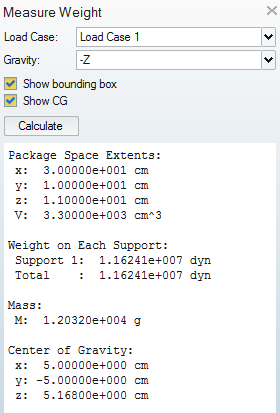

  5. 계산를 클릭합니다.
    결과가 표시됩니다.


주:
  • 모델에 가해지는 점 힘은 지지부의 반동력에도 분산됩니다.
  • 각 지지부에서 중량은 파트의 총 중량과 중력을 곱한 값에 점 또는 분산 힘을 더해서 계산됩니다. 분산된 지지부 및 힘은 적용점에서만 작용한 것으로 취급됩니다.이것이 면이나 엣지에 가해진 경우라 하더라도 분산된 것으로 취급되지 않습니다. 로드 케이스에 분산된 힘과 지지부가 있는 경우, 중량 계산기는 이것을 점 힘 및 지지부로 취급했음을 알리는 경고를 출력에 추가합니다. 계산에서 토크 및 압력은 완전히 무시되며 사용자에게 이러한 사항을 알리기 위해 중량 측정 브라우저 하단에 경고 사항이 표시됩니다.
  • 활성화/비활성화 도구를 사용해서 비활성화된 파트는 계산에서 제외됩니다.
  • 파트가 숨겨져 있지만 여전히 활성 상태인 경우, 이 파트는 계산에 포함됩니다.
  • 속성 편집기에서 질량 속성: 재정의를 사용하여 다른 질량을 입력한 경우, 이것은 측정 중량 계산에 영향을 주지만 구조 해석 계산에는 영향을 주지 않습니다.
