측정 기능

측정 도구를 사용하여 경계 상자의 길이, 각도 및 치수를 비롯한 지오메트리 피처를 측정합니다.

위치: 모든 리본, 홈 그룹


마우스를 측정 도구 위로 이동할 때 나타나는 위성 아이콘을 클릭해서 모델의 모든 측정값 목록을 표시합니다.

팁:
  • 측정값은 도구를 종료한 후에도 유지되고 모델 탐색기에 표시되며, 지오메트리를 변경할 때 동적으로 업데이트됩니다.
  • 모델링 창에서 길이 측정값을 두 번 클릭하면 글로벌 시스템에서 거리 벡터의 x, y, z 구성 요소가 제공됩니다.
  • 모션 해석을 실행한 후, 측정값을 플롯해서 운동학적 양(변위, 속도, 가속도)을 얻을 수 있습니다. 모션 결과를 애니메이션할 때, 변위 측정값이 모델에서 애니메이션되는 것을 볼 수 있습니다. 비전역 좌표계에서 측정하려는 경우 길이 측정에 대한 좌표계를 지정할 수 있습니다.
  • 모션 해석을 실행한 후 측정값을 추가하는 경우, 해당 측정값에 대한 플롯을 작성하기 전에 해석을 다시 실행해야 합니다.
  • 측정값을 플롯하려고 시도하고 속도 또는 가속도 데이터가 0인 경우, 정적 분석에서 모션 결과를 보고 있는 경우일 수 있습니다. 대신 과도 해석을 실행해 보십시오.

측정 상자

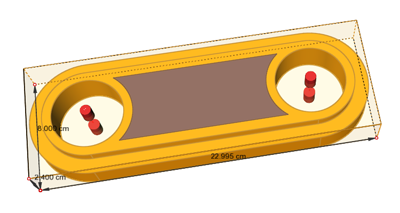

측정 상자 도구를 사용해서 선택된 파트 또는 생성된 형상에 대한 경계 상자의 치수를 측정하기 위해 사용됩니다.

  1. 도구, 측정 도구 그룹에서 측정 상자 도구를 클릭합니다.


    팁: 도구를 찾아서 열려면 Ctrl+F를 누르십시오. 자세한 내용은 도구 찾기 및 검색을 참조하십시오.
  2. 측정하려는 파트를 선택합니다.

    경계 상자의 치수가 모델링 창에 표시되고 도구를 종료할 때까지 유지됩니다.

거리 측정

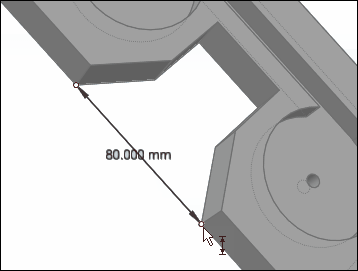

거리 측정 도구를 사용해서 두 지점 간의 거리를 측정합니다.

  1. 도구, 측정 도구 그룹에서 길이 측정 도구를 클릭합니다.


    팁: 도구를 찾아서 열려면 Ctrl+F를 누르십시오. 자세한 내용은 도구 찾기 및 검색을 참조하십시오.
  2. 모델을 클릭하여 시작점과 끝점을 정의합니다.
    두 점을 연결하는 선이 나타나고 측정 값이 표시됩니다. 도구를 종료한 후에도 치수가 유지되며 지오메트리를 수정함에 따라 동적으로 업데이트됩니다.

길이 측정

길이 측정 도구를 사용해서 모서리의 길이뿐만 아니라 원 또는 호의 반경과 원통의 직경 또는 길이를 측정합니다.

  1. 도구, 측정 도구 그룹에서 길이 측정 도구를 클릭합니다.


    팁: 도구를 찾아서 열려면 Ctrl+F를 누르십시오. 자세한 내용은 도구 찾기 및 검색을 참조하십시오.
  2. 피처 위로 마우스를 이동해서 해당 치수를 표시합니다.
    • 직선 엣지 위로 이동해서 길이를 표시합니다.

    • 원 또는 원호 위로 이동해서 반경을 표시합니다.

    • 원통 위로 이동해서 직경을 표시합니다.

  3. 피처를 클릭해서 측정값을 작성합니다. 도구를 종료한 후에도 치수가 유지되며 지오메트리를 수정함에 따라 동적으로 업데이트됩니다.

각도 측정

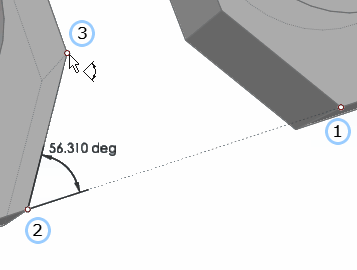

각도 측정 도구는 3개의 점으로 정의되는 각도를 측정하기 위해 사용됩니다.

각도 측정 도구는 원래 모델 또는 최적화된 형상에 사용될 수 있습니다.
  1. 도구, 측정 도구 그룹에서 각도 측정 도구를 클릭합니다.


    팁: 도구를 찾아서 열려면 Ctrl+F를 누르십시오. 자세한 내용은 도구 찾기 및 검색을 참조하십시오.
  2. 모델을 클릭하여 세 개의 연속 점을 정의합니다.
    주: 선택 가능한 점은 모델링 창에서 마우스를 위로 이동할 때 빨간색으로 바뀝니다.
    측정값이 나타나고 세 지점 간의 각도가 표시됩니다. 포인트 #2는 각도의 꼭지점입니다. 도구를 종료한 후에도 치수가 유지되며 지오메트리를 수정함에 따라 동적으로 업데이트됩니다.
