モデル、アセンブリ、またはパート情報の表示
モデル全体、アセンブリ、パートにあるアイテムの数をすばやく確認できます。たとえば、モデル全体を選択した場合、荷重、サポート、アセンブリ、パート、荷重などの数が表示されます。パートを選択すると、質量、体積、境界ボックス、重心、フィーチャーなどが表示されます。
- モデルブラウザで、モデル、アセンブリまたはパートを選択します。
-

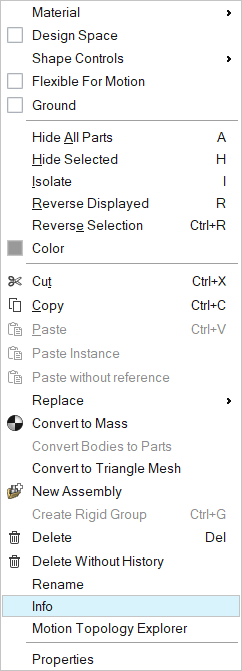

モデル、アセンブリ、またはパートを右クリックし、情報を選択します。

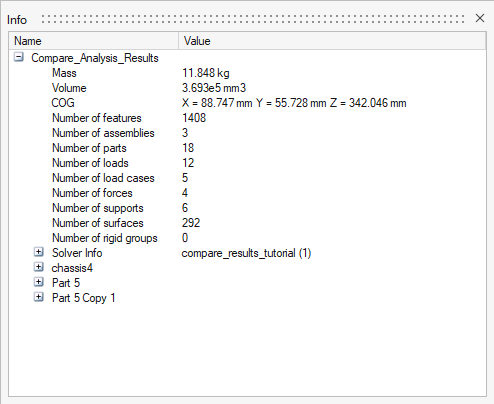

モデル、アセンブリ、パートに関する情報をまとめて表示するテーブルが表示されます。
