エンティティの除去または除去解除

モデルブラウザのコンテキストメニューを使用して、エンティティを除去または除去解除します。

除去したエンティティは、モデリングウィンドウに表示されなくなり、最適化、静重量計算、質量計算などの計算の対象にはなりません。
ヒント:
  • 表示からエンティティを削除し、計算に含めるには、モデル内でこれを非表示にします。
  • エンティティを解析から除外するには、エンティティを選択し、プロパティエディターで構造解析は無視チェックボックスをオンにします。

除去

モデリングウィンドウまたはモデルブラウザのコンテキストメニューを使用してエンティティを除去します。

  1. F2キーを押してモデルブラウザを開きます。
  2. エンティティ名を右クリックして、コンテキストメニューの除去を選択します。

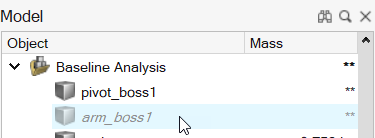

    除去されたエンティティは、モデルブラウザに斜体でグレー表示され、モデリングウィンドウから削除されます。

除去解除

モデルブラウザのコンテキストメニューを使用して、エンティティを除去解除します。

  1. F2キーを押してモデルブラウザを開きます。
  2. 斜体でグレー表示されたエンティティ名を右クリックしてから、コンテキストメニューの除去解除をクリックします。

    エンティティはモデル内で復元されます。
