フィーチャーの測定

寸法ツールを使用して、長さ、角度、境界ボックスの寸法などの形状フィーチャを測定します。

場所:すべてのリボン、ホームグループ


寸法ツールの上にマウスカーソルを合わせると表示される サテライトアイコンをクリックして、モデル内のすべての寸法をリスト表示します。

ヒント:
  • 測定値はツールの終了後も表示されたままで、モデルブラウザにリスト表示され、形状を変更すると動的に更新されます。
  • モデリングウィンドウで長さの測定をダブルクリックすると、グローバル座標系の距離ベクトルのx成分、y成分、z成分が表示されます。
  • モーション解析の実行後、運動量(変位、速度、加速度)を取得するために測定値をプロットできます。モーション結果のアニメーション表示をするときに、変位寸法がモデルでアニメートされるのを確認できます。非グローバル座標系で測定を行う場合は、長さの測定の座標系を指定できます。
  • モーション解析の実行後に寸法を追加する場合、その寸法のプロットを作成する前に解析を再実行する必要があります。
  • 測定値をプロットしようとして、速度データまたは加速度データがゼロの場合、おそらく、静的解析のモーション結果が表示されています。代わりに、非定常解析を実行します。

測定ボックス

測定ボックスツールを使用して、選択したパートまたは生成した形状の境界ボックスの寸法を測定します。

  1. ホームツールの寸法ツールグループで、測定ボックスツールをクリックします。


    ヒント: ツールを検索して開くには、Ctrl+Fキーを押します。詳細については、ツールの検出と検索を参照してください。
  2. 測定するパートを選択します。

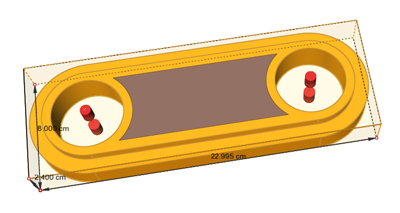

    境界ボックスの寸法はモデリングウィンドウに表示され、ツールを終了するまで残ります。

距離の測定

距離の測定ツールを使用して、2点間の距離を測定します。

  1. ホームツールの寸法ツールグループで、長さ測定ツールをクリックします。


    ヒント: ツールを検索して開くには、Ctrl+Fキーを押します。詳細については、ツールの検出と検索を参照してください。

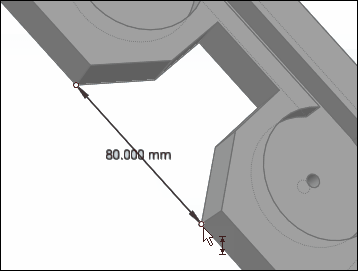

  2. モデルをクリックして、測定の開始点と終了点を定義します。
    2点を結ぶラインが現れ、測定値が表示されます。ツールの終了後も寸法はそのまま表示され、形状を修正すると動的に更新されます。

長さ測定

長さ測定ツールを使用して、エッジの長さのほか、円や円弧の半径、円筒の直径や長さを測定します。

  1. ホームツールの寸法ツールグループで、長さ測定ツールをクリックします。


    ヒント: ツールを検索して開くには、Ctrl+Fキーを押します。詳細については、ツールの検出と検索を参照してください。
  2. フィーチャーの上にカーソルを移動すると、それに対応する寸法が表示されます。

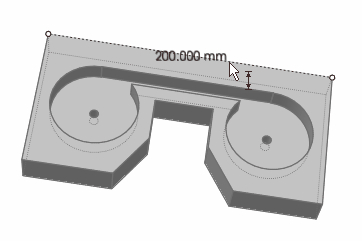

    • 直線エッジの上にカーソルを移動すると、その長さが表示されます。

    • 円または円弧の上にカーソルを移動すると、その半径が表示されます。

    • 円筒の上にカーソルを移動すると、その直径が表示されます。

  3. フィーチャーをクリックして測定値を作成します。ツールの終了後も寸法はそのまま表示され、形状を修正すると動的に更新されます。

角度測定

角度測定ツールを使用して、3点で形成される角度を正確に計測します。

角度測定ツールは、元のモデルや最適化形状で角度を測定するために使用できます。
  1. ホームツールの寸法ツールグループで、角度測定ツールをクリックします。


    ヒント: ツールを検索して開くには、Ctrl+Fキーを押します。詳細については、ツールの検出と検索を参照してください。

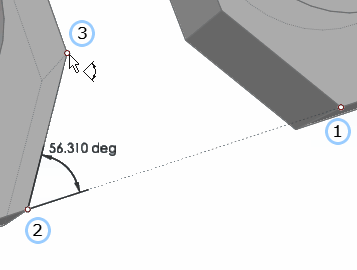

  2. モデルをクリックして連続する3つの点を定義します。
    注: モデリングウィンドウでは、選択可能な点は、カーソルを合わせると赤になります。
    3点の成す角度が表示されます。2つ目の点は角の頂点となります。ツールの終了後も寸法はそのまま表示され、形状を修正すると動的に更新されます。
