拓扑浏览器

以图形方式查看和编辑模型连接。这样可以更快、更容易地对模型连接进行调试、编辑和了解。

使用拓扑浏览器,您可以点击零件并浏览模型,以检查并了解零件之间的连接。过滤工具可以实现在浏览中包含或忽略某些特定实体。通过双击,可以在拓扑浏览器上下文中编辑实体。

  1. 打开拓扑浏览器:
    从功能区打开拓扑浏览器
    1. 运动功能区上,在设置旁边,选择
      会出现一个下拉菜单。

    2. 选择拓扑浏览器工具。
    提示: 要查找并打开工具,按 Ctrl+F。更多信息请见查找和搜索工具
    从右键菜单打开拓扑浏览器 在模型视窗中右键点击该实体。
  2. 选择一个实体来预览它和其他模型实体的连接。您可以继续选择多个实体来浏览该模型。
    以颜色编码的图例会指示接地零件、刚体组和运动接触。

  3. 双击实体进行编辑。

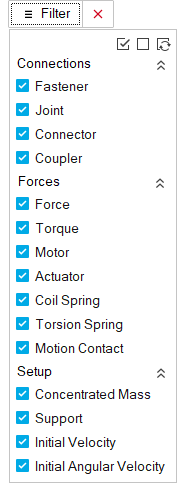

  4. 使用过滤器在模型导航时包含/排除某些实体类型。

  5. 点击空白处查看完整模型。
  6. 鼠标右击划过勾选标记以退出,或双击鼠标右键。
提示: 要将指定实体和由其产生的相关零件隔离,请选择这些实体,然后从功能区或右键菜单中选择拓扑浏览器。
