모션 유연체 생성
하나 이상의 강체를 유연체로 변환합니다. 유연한 파트에는 하중이 가해지면 변형될 수 있는 유연성 속성이 있습니다.
-
유연체 생성 도구를 선택합니다.
팁: 도구를 찾아서 열려면 Ctrl+F를 누르십시오. 자세한 내용은 도구 찾기 및 검색을 참조하십시오. -
모델링 창에서 하나 이상의 파트를 선택합니다.
마이크로 대화 상자가 나타납니다.
- 드롭다운 메뉴에서 정규 모드 또는 최대 고유진동수를 선택한 다음 유연체 모드 해석에 포함할 값을 입력합니다.
- 이러한 결과 유형을 유연체 결과에 포함시키려면 응력 및/또는 변형을 켜십시오.
-

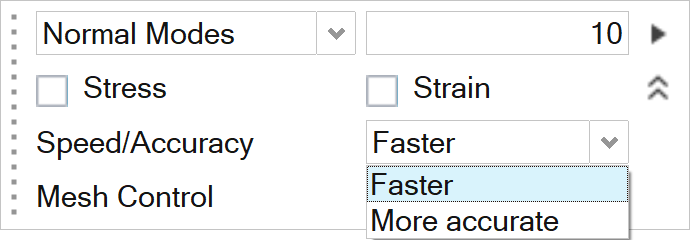

를 클릭한 다음 1차 요소가 포함된 유연체를 생성하려면 더 빠르게를 선택하고 2차 요소가 포함된 유연체를 생성하려면 더 정확하게를 선택합니다.
주:
- 속성 편집기에서 더 빠르게 또는 더 정확하게 설정을 조정할 수 있습니다.

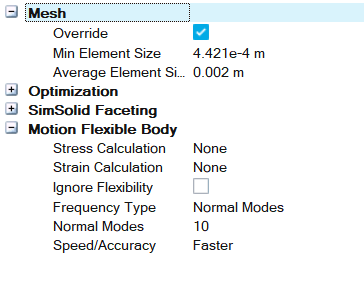

- 속성 편집기에서 유연체의 메쉬 크기를 보고 조정할 수도 있습니다.
- 메쉬 제어를 사용하려면 메쉬 제어를 참조하십시오.
-
적용 을 클릭하여 선택한 강체를 유연체로 변환합니다.
변환이 완료되면 유연체 아이콘 위에 녹색 플래그가 나타납니다. 플래그를 클릭하여 유연체 모드를 검토합니다.
팁:
- 파트를 마우스 오른쪽 버튼으로 클릭하고 모션용 유연체를 선택하여 파트를 유연체로 신속하게 지정합니다. 다음부터는 모션 분석을 실행할 때 선택한 모든 파트가 분석 전에 변환됩니다.
- 유연체의 동작을 향상시키기 위해 FlexContact+ 및 FlexContact+ for Joints의 두 가지 방법을 사용할 수 있습니다. 자세한 내용은 유연체 컨택를 참조하십시오.
-
FlexBody 아이콘 위로 마우스를 이동할 때 표시되는 위성 아이콘을 클릭하면 이미 진행 중이거나 아직 확인하지 않은 변환 실행의 상태를 확인할 수 있습니다.
- 결과를 보는 방법에 대한 자세한 내용은 유연체 모드 검토 및 유연체 결과 검토를 참조하십시오.
마이크로 대화 상자 옵션
마이크로 대화 상자의 옵션을 사용하여 유연체 분석에 포함되는 항목을 결정합니다.
- 정규 모드
-
해석에 포함할 연성체 모드의 수를 입력합니다.
- 최대 고유진동수
- 최대 고유진동수 차단을 입력합니다.
- 적용
-
선택한 파트를 유연하게 만듭니다.
- 응력
-
유연체 결과에 스트레스를 포함합니다.
- 변형
-
유연체 결과에 변형을 포함합니다.
- 속도/정확도
-
1차 요소가 있는 더 빠르게 유연체 결과 유형 또는 2차 요소가 있는 더 정확하게 유연체 결과 유형 중에서 선택합니다.
- 메쉬 제어
- 파트 또는 면에 요소 크기를 지정합니다.
