応答の管理

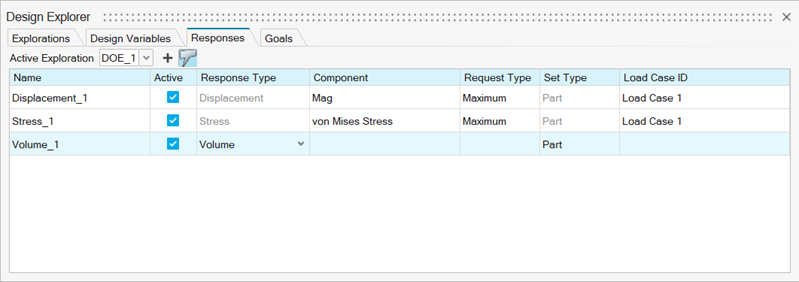

応答のリストツールを使用して応答テーブルを表示します。ここでは、新しい応答の作成、すべての応答のレビュー、および応答の名前とプロパティの編集を一箇所で行えます。

  1. 設計探索リボンから、応答のリストツール を選択します。
    ヒント: ツールを検索して開くには、Ctrl+Fキーを押します。詳細については、ツールの検出と検索を参照してください。
    これで、設計探索ワークフローの応答ステップに入りました。

  2. 次を実行できます。
    動作 操作
    アクティブな探査の応答をアクティブ/非アクティブにする 目標の応答の横で、アクティブオプションをオン/オフします。
    応答タイプを変更する 対応する行で、応答タイプをクリックして別のタイプを選択します。
    • 質量
    • 体積
    • 応力
    • 変位
    コンポーネントタイプを変更する 対応するコンポーネントセルをクリックして別のタイプを選択します。
    要求タイプを変更する 対応する要求タイプセルをクリックして別のタイプを選択します。
    • 最大値（絶対値）：応答の絶対値を表示します。たとえば、-3または3の絶対値は3です。
    • 初期値：トポロジー最適化など、時間ベースの解析応答の初期値を表示します。
    • 最終値：トポロジー最適化など、時間ベースの解析応答の最終値を表示します。
    • 最大：応答の最大値を表示します。
    • Mean：応答の範囲の平均を表示します。
    • 最小：応答の最小値を表示します。
    新規応答を作成する 応答の作成 アイコンをクリックします。

    ガイドバーが表示されます。以降のステップについては、応答の作成をご覧ください。
    応答の名前を変更する 現在の名前をダブルクリックし、新しい名前を入力します。
    注釈の表示/非表示 注釈の表示/非表示 アイコンをクリックします。
    応答を削除する 該当する行を右クリックし、削除を選択します。
