运行选项：SimSolid 和 OptiStruct

使用“运行分析”窗口中的选项定义分析。选项会根据您选择的是 SimSolid 还是 OptiStruct 求解器而发生变化。


运行 Simsolid 分析	运行 Optistruct 分析

名称

运行分析时，默认运行名称与模型名称一致。然而，在运行分析窗口中可自行设置运行名称。

选择 SimSolid 或 OptiStruct 以选择要用于分析的求解器。

选择全部以在分析中包含所有零件，选择显示以分析所有可见零件，或点击所选并使用零件收集器选择要分析的零件。

单元尺寸决定着优化结果的质量。一般而言，单元尺寸越小，结果越精确，但运行得越慢。

注：为提高整体性能，当导入 CAD 文件时，将不计算网格尺寸，并且显示为“自动”。点击

图标，以显示单元尺寸。

单元尺寸从 CAD 中的最小几何特征开始计算。清理 CAD，减少几何特征的数量，将让作业运行更快。

选择更快或更准确以在运行优化时优先考虑速度或精度。

当应力不是主要问题时，选择更快，并测试您的模型，以确保您的载荷和固定约束的运动学特征是正确的。如果希望得到更准确的结果，请选择更准确并再次运行分析以获得更精确的应力和位移结果。这也会增加运行时间。更准确会生成二阶单元。

提示：使用更快设置时，具有复杂几何体的模型可能会失败。如果优化不成功，请尝试使用更精确。

载荷工况是一系列同时作用在模型上的载荷以及固定约束的组合。使用“模型浏览器”或右键菜单可向特定的载荷工况分配载荷和固定约束。然后当运行分析时，可在运行分析窗口中选择包含哪些载荷工况。

使用 Inspire 和 Inspire Cast 时，铸造初始应力允许您使用 Inspire Cast 应力结果创建附加节点以进行结构分析。

注：要确保在 Inspire 结构分析期间将 Inspire Cast 中的所有节点结果映射到预应力模型，使用精细单元尺寸设置或使用更精确选项。

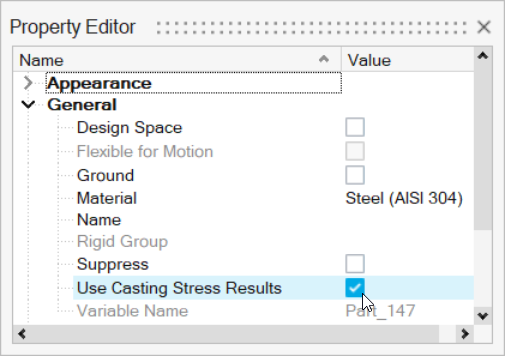

开始分析前，按 F3 显示属性编辑器，选择要计算铸造应力的铸造实体，并选中使用铸造应力结果复选框。

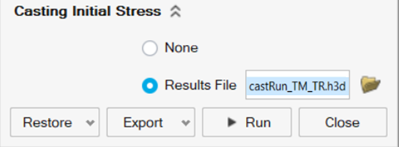

在“运行分析”窗口中，选择结果文件，然后浏览至 Inspire Cast 修剪应力文件。这通常是 Cast 运行文件夹中最后创建的文件：

.h3d 文件中的值将被应用于使用铸造应力结果复选框已选中的实体。
