응답 관리

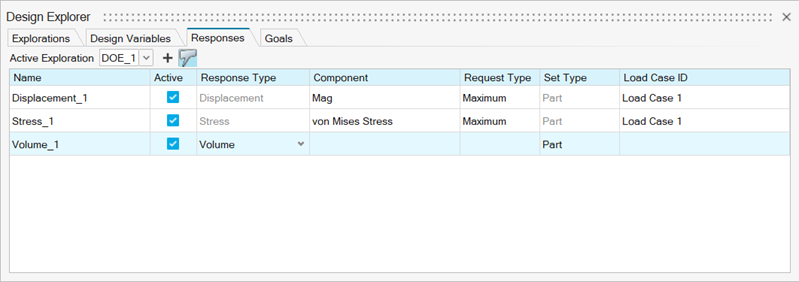

응답 목록 도구를 사용하여 응답 테이블을 표시하면 한 곳에서 새 응답을 만들고, 모든 응답을 검토하고, 이름과 속성을 편집할 수 있습니다.

  1. 디자인 탐색기 리본에서 응답 목록 도구 를 선택합니다.

    팁: 도구를 찾아서 열려면 Ctrl+F를 누르십시오. 자세한 내용은 도구 찾기 및 검색을 참조하십시오.
    이제 디자인 탐색기 워크플로우의 응답 단계에 있습니다.

  2. 다음을 수행할 수 있습니다.
    작업 실행
    활성 탐색에 대한 응답 활성화/비활성화 원하는 응답 옆에 있는 활성 옵션을 켜거나 끕니다.
    응답 유형 바꾸기 해당 행에서 응답 유형을 클릭한 다음 다른 유형을 선택합니다.
    • 질량
    • 체적
    • 응력
    • 변위
    구성 요소 유형 바꾸기 해당 구성 요소 셀을 클릭한 다음 다른 유형을 선택합니다.
    요청 유형 바꾸기 해당 요청 유형 셀을 클릭한 다음 다른 유형을 선택합니다.
    • 최대(절대값): 응답의 절대값을 표시합니다. 예를 들어 -3 또는 3의 절대값은 3입니다.
    • 첫 번째 값: 토폴로지 최적화와 같은 시간 기반 해석 응답에 대한 첫 번째 값을 표시합니다.
    • 마지막 값: 토폴로지 최적화와 같은 시간 기반 해석 응답의 마지막 값을 표시합니다.
    • 최대: 응답의 가장 큰 값을 표시합니다.
    • 평균: 응답 범위의 평균을 표시합니다.
    • 최소: 응답의 가장 작은 값을 표시합니다.
    새 파트 만들기. 응답 만들기 아이콘을 클릭합니다.

    가이드 바가 표시됩니다. 응답 생성에서 다음 단계를 참조하십시오.

    응답 이름 바꾸기 현재 이름을 두 번 클릭한 다음, 새 이름을 입력합니다.
    컬아웃 표시/숨기기 컬아웃 표시/숨기기 아이콘을 클릭합니다.
    응답 삭제 해당 행을 마우스 오른쪽 버튼으로 클릭한 다음 삭제를 선택합니다.
