생성된 형상에 PolyNURBS 맞추기

최적화가 실행되면 생성된 형상에 PolyNURBS를 맞출 수 있습니다.

형상 탐색기의 PolyNURBS 맞춤 버튼을 클릭해서 생성된 형상에 PolyNURBS를 맞춥니다. 결과에 PolyNURBS를 맞추려고 시도하기 전에 결과를 부드럽게 만드는 것이 가장 좋습니다. 다듬기 결과 옵션을 켜서 이 기능을 사용할 수 있습니다.



아이콘을 클릭해서 다음 옵션을 변경합니다.

PolyNURBS 면 수
PolyNURBS 면 수를 낮추면 PolyNURBS 케이지의 크기는 증가하지만, 캡처되는 세부도는 떨어집니다. 일반적으로 지오메트리를 캡처하는 PolyNURBS 면의 수를 가장 적게 사용하는 것이 좋습니다. 기본값은 2500입니다.
곡률
곡률로 더 높은 백분율을 입력하면 더 많은 피처를 캡처할 수 있습니다. 기본값은 50%입니다.
수축 랩 크기:
Inspire PolyNURBS 맞춤을 수행하기 위해 디자인 영역과 비디자인 영역을 모두 수축 랩합니다. 기본값이 제공되지만 결과를 더 많이 제어하기 위해 고유한 값을 입력할 수 있습니다.
자동 주름
활성화한 경우 날카로운 엣지에 높은 선명도가 자동으로 적용됩니다.
교집합
PolyNURBS 파트를 원래 디자인 영역과 교차하여 새 파트가 비디자인 영역과 정렬되고 원래 디자인 영역 볼륨을 초과하지 않도록 합니다.
교집합 예

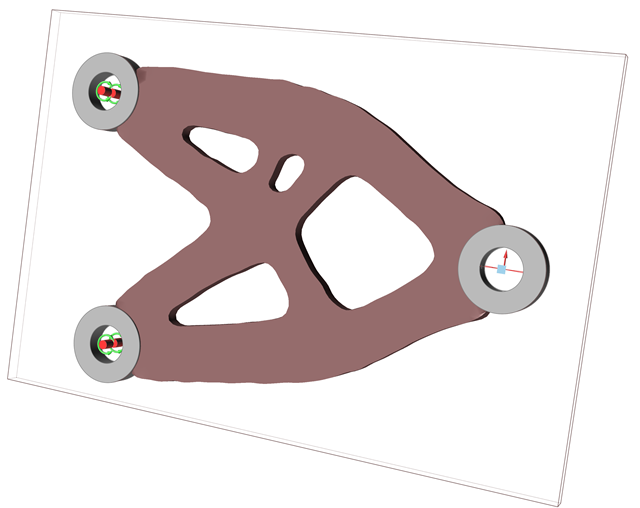

그림 1. 디자인 영역
그림 2. 교집합이 해제된 상태에서 PolyNURBS 맞춤

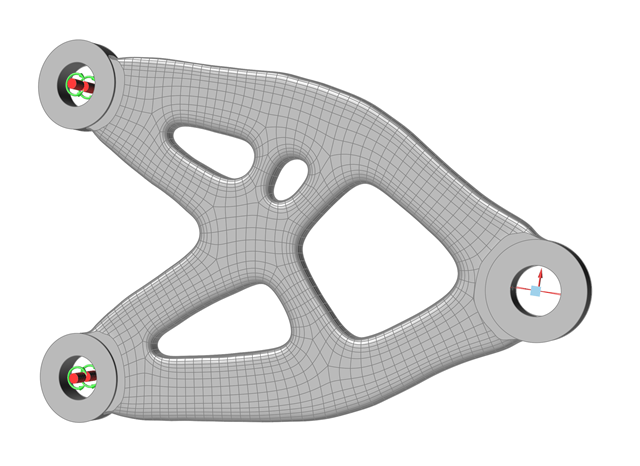

그림 3. 교집합이 작동된 상태에서 PolyNURBS 맞춤
대칭
생성된 PolyNURBS를 대칭으로 만듭니다.

화면 맞춤 작업이 성공한 경우, 결과는 모델 브라우저에 PolyNURBS Fit이라는 이름으로 나타나고 PolyNURBS 편집 모드로 들어갑니다. PolyNURBS 도구를 종료하여 PolyNURBS 지오메트리를 생성하며, 이 작업은 최대 1분이 걸릴 수 있습니다. 이 지오메트리는 대부분의 CAD 시스템으로 내보낼 수 있습니다.
