실행 옵션: SimSolid 대 OptiStruct
해석 실행 창에서 옵션을 사용해서 해석을 정의합니다. 옵션은 SimSolid 또는 OptiStruct 솔버의 선택 여부에 따라 달라집니다.

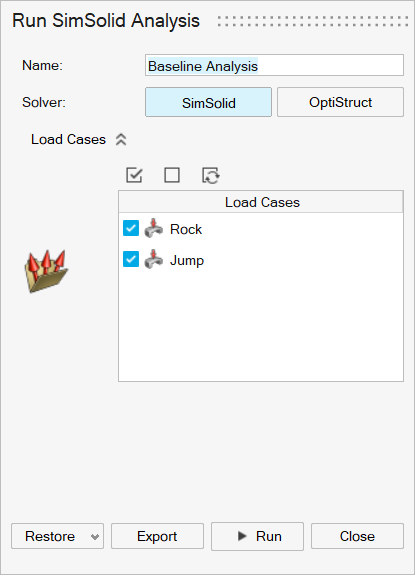

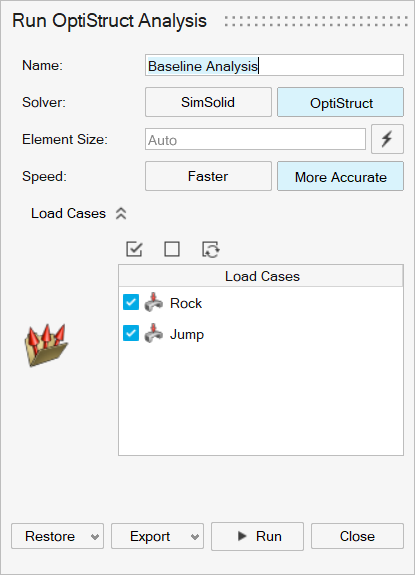

| Simsolid 해석 실행 | Optistruct 해석 실행 |
|---|---|
 |
 |
이름
해석을 실행할 때, 실행 이름은 기본적으로 모델의 이름입니다. 그러나, 해석 실행 창에 실행 이름을 지정할 수 있습니다.솔버
SimSolid 또는 OptiStruct를 선택하여 해석에 사용할 솔버를 선택합니다.파트
모두를 선택하여 해석에 모든 파트를 포함하거나, 표시된 항목을 선택하여 모든 표시된 파트를 해석하거나, 선택된 항목을 클릭하고 파트 수집기를 사용하여 해석할 파트를 선택합니다.요소 크기(OptiStruct)
요소 크기는 최적화 결과의 품질을 결정합니다. 일반적으로, 요소 크기가 작을 수록 정확도가 증가하지만 실행 속도가 느려집니다.주: 전체 성능을 향상시키기 위해, CAD 파일을 가져올 때 메쉬 크기는 계산되지 않고 모델 브라우저에서 자동으로 표시됩니다.
아이콘을 클릭해서 요소 크기를 변경합니다.
아이콘을 클릭해서 요소 크기를 변경합니다.엔터티 크기는 CAD에서 가장 작은 피처로부터 계산됩니다. 피처 수가 줄어들도록 CAD를 정리하면 작업을 더 빠르게 실행할 수 있습니다.
속도(OptiStruct)
더 빠르게 또는 더 정확하게를 선택하여 최적화를 실행할 때 속도나 정확도의 우선 순위를 지정합니다.응력이 주요 문제가 아닌 경우 더 빠르게를 선택하고 모델을 테스트하여 하중 및 지지부의 운동학이 올바른지 확인하십시오. 더 정확한 결과가 필요한 경우 더 정확하게를 선택하고 해석을 다시 실행해서 더욱 정확한 응력 및 변위 결과를 얻습니다. 이것은 실행 시간도 증가시킵니다. 더 정확하게는 2차 요소를 생성합니다.
팁: 복잡한 지오메트리를 가진 모델은 더 빠르게 설정을 사용할 경우 실패할 수 있습니다. 최적화되지 않는 경우 더 정확하게를 사용해 보십시오.
로드케이스
로드 케이스는 동시에 모델 역할을 하는 부하 및 지지부의 세트입니다. 모델 브라우저 또는 컨텍스트 메뉴를 사용하여 하중 및 지지부를 로드 케이스에 지정할 수 있습니다. 그 다음에, 해석을 실행할 때 해석 실행 창에서 포함시킬 로드 케이스를 선택합니다.주조 초기 응력(OptiStruct)
Inspire를 Inspire Cast와 함께 사용 중인 경우 주조 초기 응력을 사용하면 Inspire Cast 응력 결과를 활용하여 스트럭쳐 해석을 위한 추가 노드를 생성할 수 있습니다.
주: Inspire 스트럭쳐 해석 중에 Inspire Cast의 모든 노드 결과가 프리스트레스트 모델에 매핑되도록 하려면 미세 요소 크기 설정을 사용하거나 더 정확하게 옵션을 사용합니다.

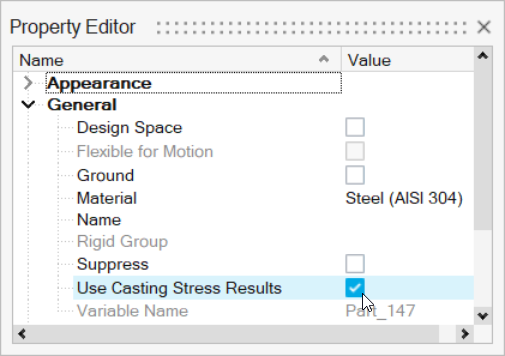

해석을 시작하기 전에 F3 키를 눌러 속성 편집기를 표시하고 주조 응력을 계산하려는 주조 엔티티를 선택한 후 주조 응력 결과 사용 확인란을 선택합니다.

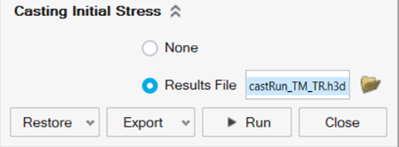

해석 실행 창에서 결과 파일을 선택하고 Inspire Cast 트리밍 응력 파일을 찾습니다. 이 파일은 일반적으로 주조 실행 폴더에 마지막으로 생성된 파일입니다.
.h3d 파일의 값은 주조 응력 결과 사용 확인란이 선택된 엔티티에 적용됩니다.
