結果のマルチウィンドウ化

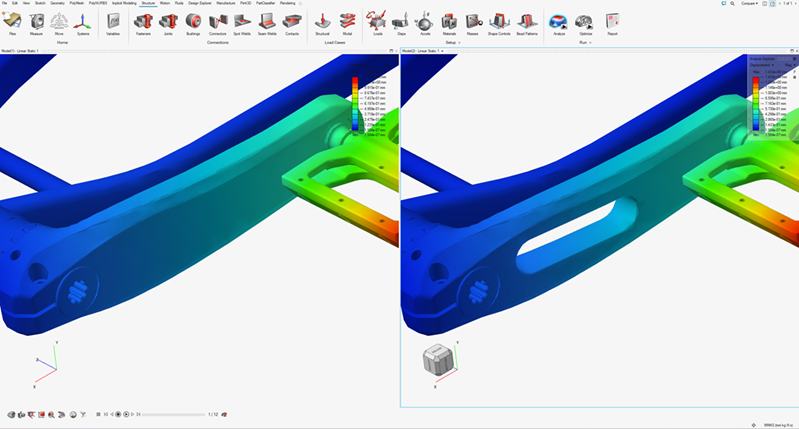

各実行の結果を表示する複数のモデリングウィンドウで解析および最適化の結果を可視化します。



解析ウィンドウの配置

解析実行ウィンドウを配置します。

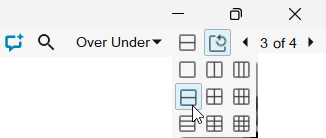

  1. ワークスペースの右上にあるページレイアウトの設定 をクリックします。
  2. レイアウトを選択して、ウィンドウの配置方法を選択します。次の例では、オーバーアンダーレイアウトは2つの水平ウィンドウを使用するように更新されています。

    注: 各ウィンドウに同じビューを表示したい場合は、ウィンドウを同期 を選択します。ズーム、回転、パン、またはビューの選択を行うと、すべてのウィンドウが更新されます。

ウィンドウレイアウトの保存と呼び出し

解析実行用にウィンドウレイアウトを保存して呼び出します。

ウィンドウレイアウトは、現在の.stmodファイルで保存されます。

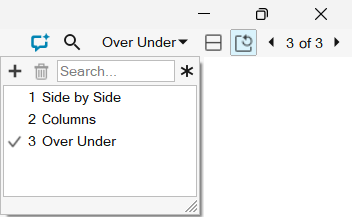

  1. ページレイアウトの設定ボタンの隣にあるドロップダウンをクリックします。
  2. ドロップダウンを使用して、レイアウトの呼び出し、保存、削除を行います。
    • ウィンドウレイアウト名をクリックして呼び出します。
    • 追加 をクリックして、新しい空白のウィンドウレイアウトを作成します。
    • 削除 をクリックし、選択されたウィンドウレイアウトを削除します。
    注: レイアウトの名前を変更するには、これを右クリックし、名前変更を選択して、新しい名前を入力します。
