PolyNURBS形状最適化

PolyNURBS形状最適化は、PolyNURBS設計の最適化に使用します。

形状パターンは、PolyNURBSの形状最適化の実行に必要であり、PolyNURBSリボンの形状パターンツールを使用して定義できます。形状パターンはケージポイントの動きを定義し、形状最適化はこれらの位置を変更して形状を更新します。

最適化実行ツールを使用して、PolyNURBS形状最適化を設定して実行します。



ヒント: ツールを検索して開くには、Ctrl+Fキーを押します。詳細については、ツールの検出と検索を参照してください。
  • PolyNURBS最適化は、PolyNURBSパートでのみ機能します。
  • PolyNURBS最適化を実行する際の目的は、応力、周波数、または変位の影響を受ける質量を最小化することです。
  • PolyNURBS最適化の結果は、最適化結果としてではなく、解析結果として示されます。PolyNURBS結果は、モデルブラウザで形状選択として表示されます。

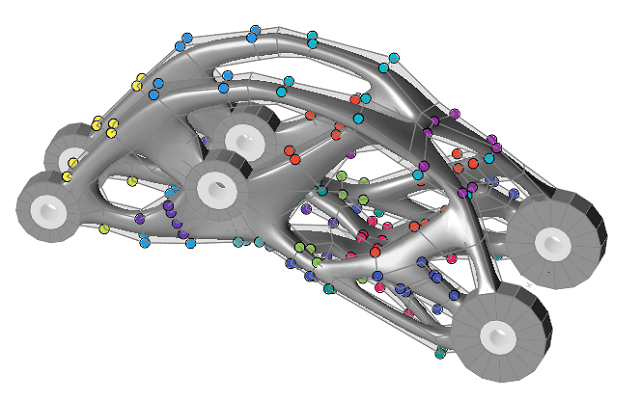

1. 設計領域

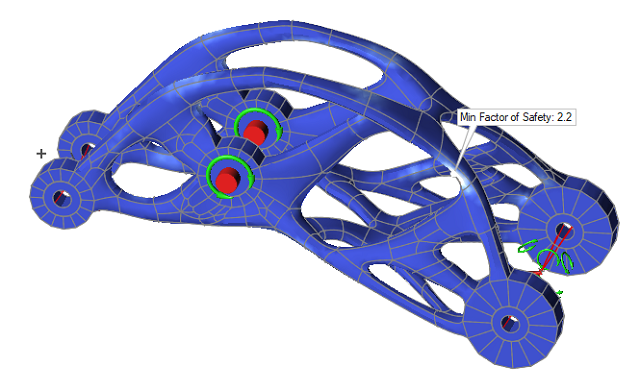

2. 最適化形状

要素サイズ

要素サイズは結果の品質に影響をします。一般に要素サイズが小さいほど、結果は正確になりますが、実行速度は低下します。

デフォルト値に戻すには、 アイコンをクリックします。

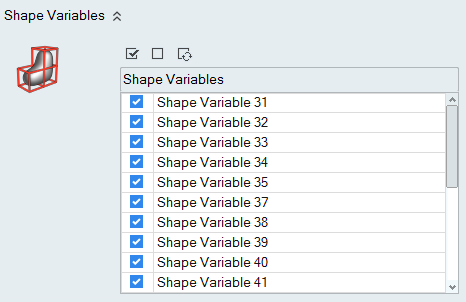

形状パターン

PolyNURBS形状の最適化を実行する際に、最適化の実行ウィンドウに含める形状パターンを選択できます。

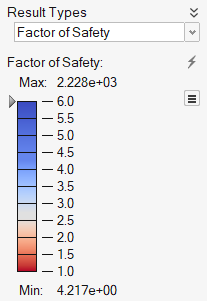

PolyNURBS形状最適化の結果

PolyNURBS形状最適化が正常に実行されると、形状比較ではなく、解析エクスプローラが表示されます。
