チュートリアル：ロフト余肉とブリッジ

ロフト余肉ツールとブリッジツールを使用して、余肉サーフェスの作成および修復方法について学習します。

このレッスンでは、以下のことを学習します。
  • 接線選択を使用して複数の余肉サーフェスを追加する
  • リブ位置の自動作成オプションと余肉設定オプションを使用して、余肉サーフェスを伝播する
  • 余肉サーフェス間のギャップをブリッジする

ファイルをインポートする

まず、このファイル：bpillar_mod_w_mod_binder.zipをダウンロードして解凍します。
  1. ファイルメニューで、インポートを選択します。
  2. bpillar_mod_w_mod_binder.x_bファイルを参照します。
    モデルがロードされます。

パートを定義する

パートを選択し、厚みと位置を定義します。

  1. リボンで、ダイ設計タブをクリックします。
  2. パートアイコンをクリックします。
  3. 割り当てアイコンをクリックします。
  4. 下の黄色のパートを選択します。
  5. 厚みは0.120 cmのままにしておきます。
  6. デフォルトでは、パートは薄いソリッドの一番下のフェイスに指定されます。このチュートリアルでは、デフォルトの設定を維持します。
  7. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

型抜き方向を設定する

深度ボックスと抜き勾配分析を使用して、型抜き方向を調整し、深度を最小化して抜き勾配のアンダーカットを回避します。

View Cube上で前面をクリックすると、モデルが正面に回転します。

  1. 型抜き方向アイコンをクリックします。
  2. 型抜き深さを表示するには、ガイドバーの深度ボックスを選択します。
  3. 深刻なアンダーカット抜き勾配を赤で表示し、限界アンダーカット抜き勾配を黄色で表示するには、抜き勾配分析を選択します。
  4. 型抜き方向を設定します。

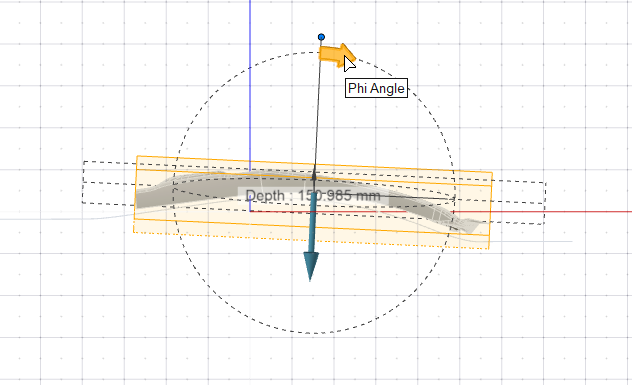

    1. ファイ角度矢印をクリックします。
    2. 角度-3.0度を入力します。
  5. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

バインダーを作成する

型抜きダイにバインダーを定義します。このチュートリアルでは、既存のサーフェスをバインダーとして割り当てます。

モデルを回転させて3Dビューに戻ります。
  1. バインダーアイコンをクリックします。
  2. 割り当てアイコンをクリックします。
  3. 選択可能なエッジは緑色で表示されています。これらの余肉の開始エッジの1つをクリックします。
    デフォルトの選択方法はチェーン選択であるため、接続されているすべてのエッジが自動選択され、濃い青色で表示されます。

    注: デフォルトでは、最大抜き深さ（パートとバインダー間の最大距離）が表示されます。
  4. バインダーを割り当てます。
    1. ガイドバーで、バインダーを選択します。

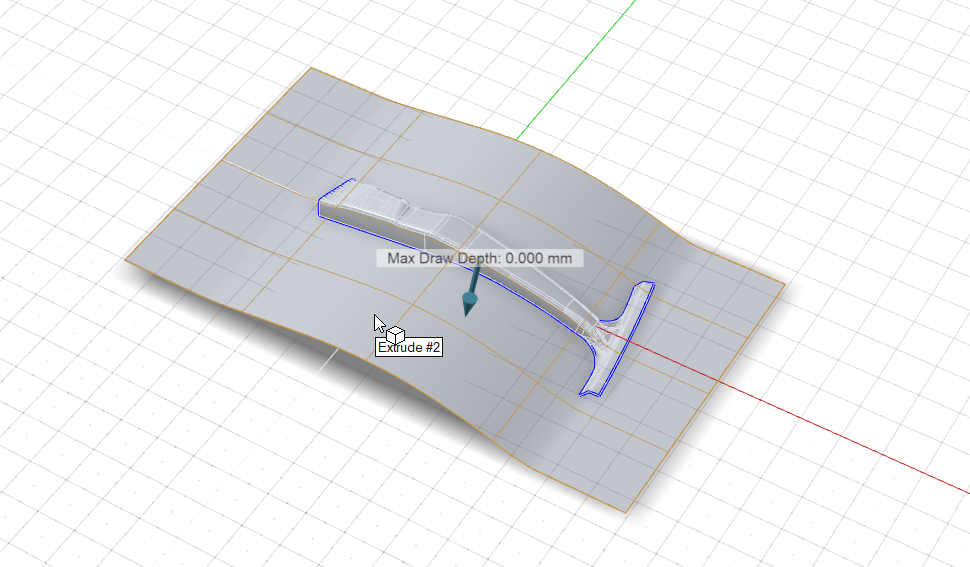

    2. 下で、黄色でアウトラインが描かれているサーフェス（押し出し#2）を選択します。

  5. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

余肉を作成する

接線選択オプションを使用してロフトツールで複数の余肉サーフェスを作成し、リブ位置の自動作成オプションと余肉設定オプションを使用して伝播します。

  1. 余肉アイコンをクリックします。

余肉サーフェス#1

  1. 最初の余肉サーフェスを作成するには、次を行います。
    1. ロフトアイコンをクリックします。
    2. ガイドバーで、選択方法に接線選択を選択します。これで、エッジをクリックすると、接線エッジも自動選択されます。
    3. ガイドバーで、余肉の開始エッジを選択します。次に、ビデオに示すように、余肉の開始エッジを選択します。
      注: 余肉のバインダーは、選択したエッジから暗黙的に割り当てられます。

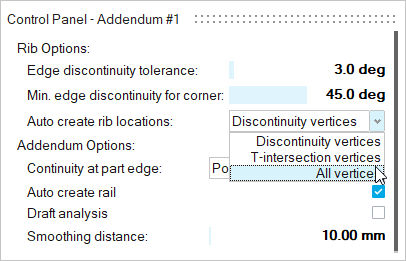

    4. コントロールパネルで、リブ位置の自動作成にすべての頂点を選択します。リブは、パートエッジ上のすべての頂点、ポイント、位置に自動的に作成されます。これには、エッジ上の頂点、T-接合頂点、および不連続性頂点が含まれます。


    5. ビデオに示すように、リブをズームして削除します。
    6. ビデオに示すように、他のリブを選択し、余肉設定を接線の自動決定に変更します。
    7. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

    ビデオ1：余肉サーフェス#1を作成する

余肉サーフェス#2

  1. 2番目の余肉サーフェスを作成するには、次を行います。
    1. ロフトアイコンをクリックします。
    2. ガイドバーで、選択方法に接線選択を選択します。
    3. ガイドバーで、余肉の開始エッジを選択します。次に、ビデオに示すように、余肉の開始エッジを選択します。
    4. コントロールパネルで、リブ位置の自動作成にすべての頂点を選択します。


    5. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

      ビデオ2：余肉サーフェス#2を作成する

余肉サーフェス#3

  1. 3番目の余肉サーフェスを作成するには、次を行います。
    1. ロフトアイコンをクリックします。
    2. ガイドバーで、選択方法に接線選択を選択します。
    3. ガイドバーで、余肉の開始エッジを選択します。次に、ビデオに示すように、余肉の開始エッジを選択します。
    4. コントロールパネルで、リブ位置の自動作成にすべての頂点を選択します。


    5. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

      ビデオ3：余肉サーフェス#3を作成する

余肉サーフェス#4

  1. 4番目の余肉サーフェスを作成するには、次を行います。
    1. ロフトアイコンをクリックします。
    2. ガイドバーで、選択方法に接線選択を選択します。
    3. ガイドバーで、余肉の開始エッジを選択します。次に、ビデオに示すように、余肉の開始エッジを選択します。
    4. コントロールパネルで、リブ位置の自動作成にT-接合頂点を選択します。これには、T-接合頂点、および不連続性頂点が含まれます。


    5. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

      ビデオ4：余肉サーフェス#4を作成する

余肉サーフェス#5

  1. 5番目の余肉サーフェスを作成するには、次を行います。
    1. ロフトアイコンをクリックします。
    2. ガイドバーで、選択方法に接線選択を選択します。
    3. ガイドバーで、余肉の開始エッジを選択します。次に、ビデオに示すように、余肉の開始エッジを選択します。
      注: 余肉の開始エッジを再選択するには、ガイドバーの選択をクリア を選択し、別の余肉の開始エッジを選択します。
    4. コントロールパネルで、リブ位置の自動作成にすべての頂点を選択します。


    5. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

      ビデオ5：余肉サーフェス#5を作成する

余肉サーフェス#6

  1. 6番目の余肉サーフェスを作成するには、次を行います。
    1. ロフトアイコンをクリックします。
    2. ガイドバーで、選択方法に接線選択を選択します。
    3. ガイドバーで、余肉の開始エッジを選択します。次に、ビデオに示すように、余肉の開始エッジを選択します。
    4. コントロールパネルで、リブ位置の自動作成にすべての頂点を選択します。リブは、パートエッジ上のすべての頂点、ポイント、位置に自動的に作成されます。これには、エッジ上の頂点、T-接合頂点、および不連続性頂点が含まれます。


    5. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

      ビデオ6：余肉サーフェス#6を作成する

余肉サーフェス間のギャップをブリッジする

ここでは、ブリッジツールを使用して余肉サーフェス間のギャップをブリッジし、制約オプションと形状係数オプションを使用して調整します。

ギャップ#1

  1. 最初のギャップをブリッジし、形状を微調整します。
    1. ブリッジアイコンをクリックします。
    2. ガイドバーで、リブ1が自動的に選択されます。選択方法はチェーン選択のままにします。最初のリブを選択します。右クリックで確定します。
    3. 2番目のリブを選択します。
      間にサーフェスが作成されます。
    4. 最初のリブを選択します。マイクロダイアルの制約で、接線を選択します。ブリッジサーフェスは、選択したリブの隣接サーフェスに接しています。
    5. 2番目のリブを選択します。マイクロダイアルの制約で、接線を選択します。
    6. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

    ビデオ1：ギャップ#1をブリッジする

ギャップ#2

  1. 2番目のギャップをブリッジし、形状を微調整します。
    1. ブリッジアイコンをクリックします。
    2. ガイドバーで、リブ1が自動的に選択されます。選択方法はチェーン選択のままにします。最初のリブを選択します。右クリックで確定します。
      注: 最初のリブを再選択するには、ガイドバーのリブ1の隣にある選択をクリア を選択し、別の最初のリブを選択します。
    3. 2番目のリブを選択します。
      間にサーフェスが作成されます。
    4. 最初のリブを選択します。マイクロダイアルの制約で、接線を選択します。ブリッジサーフェスは、選択したリブの隣接サーフェスに接しています。
    5. 2番目のリブを選択します。マイクロダイアルの制約で、接線を選択します。
    6. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

    ビデオ2：ギャップ#2をブリッジする

ギャップ#3

  1. 3番目のギャップをブリッジし、形状を微調整します。
    1. ブリッジアイコンをクリックします。
    2. ガイドバーで、リブ1が自動的に選択されます。選択方法はチェーン選択のままにします。最初のリブを選択します。右クリックで確定します。
    3. 2番目のリブを選択します。
      間にサーフェスが作成されます。
    4. 最初のリブを選択します。マイクロダイアルの制約で、接線を選択します。ブリッジサーフェスは、選択したリブの隣接サーフェスに接しています。
    5. 2番目のリブを選択します。マイクロダイアルの制約で、接線を選択します。
    6. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

    ビデオ3：ギャップ#3をブリッジする

ギャップ#4

  1. 4番目のギャップをブリッジし、形状を微調整します。
    1. ブリッジアイコンをクリックします。
    2. ガイドバーで、リブ1が自動的に選択されます。選択方法はチェーン選択のままにします。最初のリブを選択します。右クリックで確定します。
    3. 2番目のリブを選択します。
      間にサーフェスが作成されます。
    4. 最初のリブを選択します。マイクロダイアルの制約で、接線を選択します。ブリッジサーフェスは、選択したリブの隣接サーフェスに接しています。形状係数を2.0に変更します。
    5. 2番目のリブを選択します。マイクロダイアルの制約で、接線を選択します。形状係数を2.0に変更します。
    6. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

    ビデオ4：ギャップ#4をブリッジする

ギャップ#5

  1. 5番目のギャップをブリッジし、形状を微調整します。
    1. ブリッジアイコンをクリックします。
    2. ガイドバーで、リブ1が自動的に選択されます。選択方法はチェーン選択のままにします。最初のリブを選択します。右クリックで確定します。
    3. 2番目のリブを選択します。
      間にサーフェスが作成されます。
    4. 最初のリブを選択します。マイクロダイアルの制約で、接線を選択します。ブリッジサーフェスは、選択したリブの隣接サーフェスに接しています。形状係数を2.0に変更します。
    5. 2番目のリブを選択します。マイクロダイアルの制約で、接線を選択します。形状係数を2.0に変更します。
    6. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

    ビデオ5：ギャップ#5をブリッジする

ギャップ#6

  1. 最後のギャップをブリッジし、形状を微調整します。
    1. ブリッジアイコンをクリックします。
    2. ガイドバーで、リブ1が自動的に選択されます。選択方法はチェーン選択のままにします。最初のリブを選択します。右クリックで確定します。
    3. 2番目のリブを選択します。
      間にサーフェスが作成されます。
    4. 最初のリブを選択します。マイクロダイアルの制約で、接線を選択します。ブリッジサーフェスは、選択したリブの隣接サーフェスに接しています。
    5. 2番目のリブを選択します。マイクロダイアルの制約で、接線を選択します。
    6. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

    ビデオ6：ギャップ#6をブリッジする

型抜きダイを作成する

型抜きダイを作成し、バインダーのエッジに沿ってフィレットの半径を調整します。

  1. ダイアイコンをクリックします。
  2. ダイサブツールをクリックします。
  3. バインダーを選択します。
    選択を確定するには、右クリックします。
  4. ガイドバーで、余肉を選択します。次に、このビデオに示すように、余肉のサーフェスを選択します。
    右クリックで確定します。
  5. 半径を5.0 mmに変更します。
  6. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

一致するダイを作成する

オフセットで一致するダイを作成します。

  1. 一致するダイアイコンをクリックします。
  2. このビデオに示すように、ダイを選択します。
  3. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。
