Tutorial: Creazione schizzo avanzata

Creazione di una ruota dentata per esplorare tecniche di creazione schizzo avanzate.

In questa lezione vengono fornite spiegazioni su:
  • Creazione di schizzi complessi
  • Utilizzo dei due tipi di raccordo
  • Utilizzo delle opzioni avanzate di simmetria radiale

Impostare le unità su pollici

  1. Avviare Inspire Studio. Se è già aperto, fare clic sullo strumento Nuovo modello nell'icona File.


  2. Nel menu File, fare clic sul pulsante Preferenze.
  3. In Categoria, selezionare Inspire Studio > Unità.
  4. Impostare Lunghezza su in.


Disegnare lo schizzo base

  1. Nella scheda Creazione schizzo, selezionare lo strumento Rettangolo da angolo.
  2. Selezionare il piano di schizzo Destra.

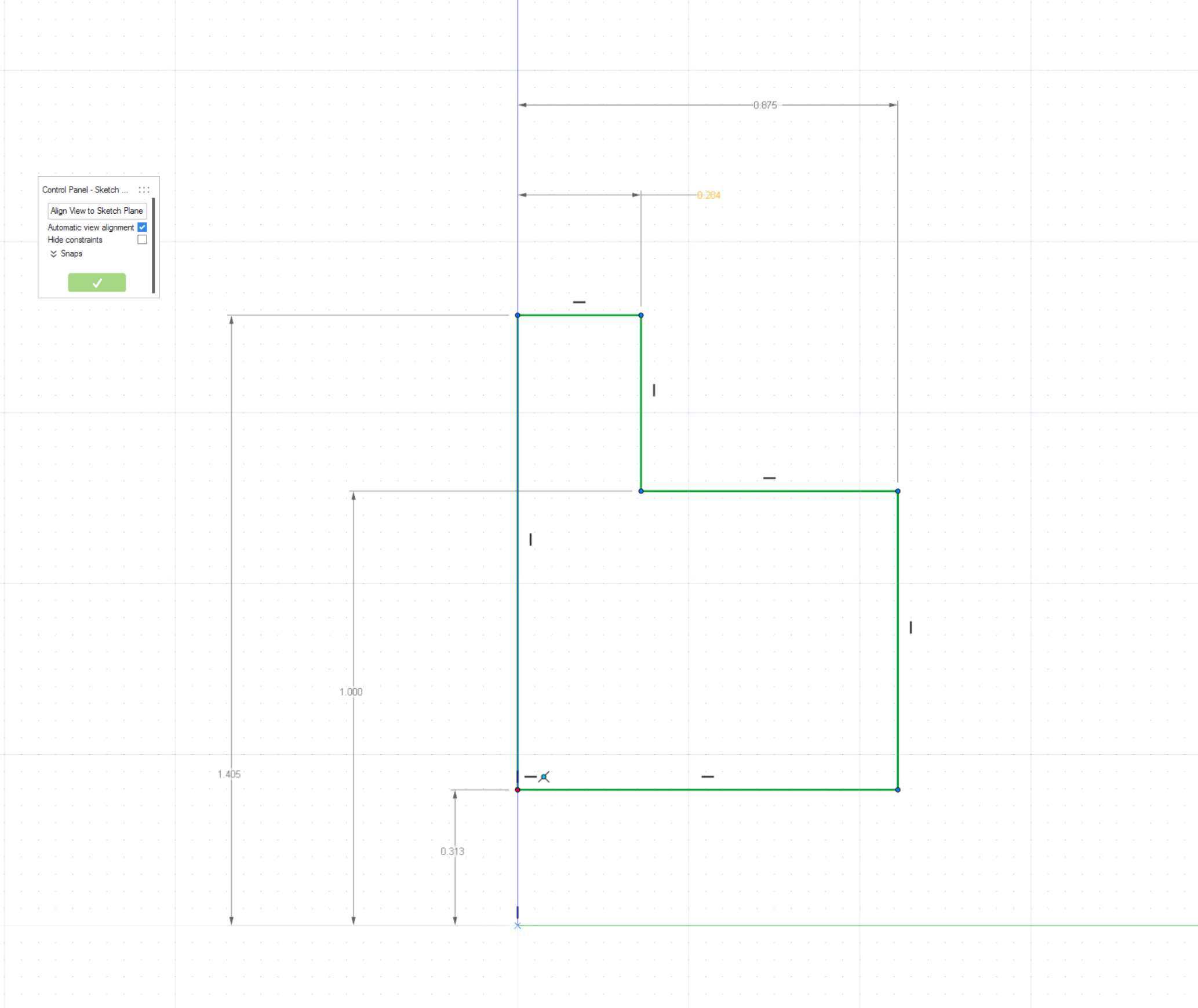

  3. Creare uno schizzo e una dimensione come mostrato.
    Nota: Gli schizzi completamente definiti sono disegnati in verde. Per quanto non sia obbligatorio, è buona pratica definire completamente gli schizzi. In alcuni casi, per definire completamente uno schizzo può essere necessario un vincolo orizzontale o verticale con il punto di origine.

Rivoluzione

  1. Nella scheda Superfici, selezionare lo strumento Rivoluzione.
  2. Far eseguire una rivoluzione allo schizzo intorno all'asse Y. Per centrare la rivoluzione, selezionare il punto di origine e cambiare i valori X, Y, Z in 0, 0, 0.
  3. Fare clic con il pulsante destro del mouse nell'area con il segno di spunta per uscire oppure fare doppio clic con il pulsante destro del mouse.

Aggiungere raccordi

  1. Nella scheda Modifica, selezionare lo strumento Raccorda.
  2. Aggiungere un raggio di 0,0625 in dove il mozzo incontra il corpo della ruota dentata.
  3. Fare clic con il pulsante destro del mouse per completare la selezione dei bordi.
  4. Fare clic su Aggiungi set bordi sulla barra guida per aggiungere un nuovo bordo.
  5. Selezionare il bordo esterno del corpo della ruota dentata e aggiungere un raggio di 0,03125 in.
  6. Fare clic con il pulsante destro del mouse per aggiungere il bordo e cambiare il tipo di raccordo in Smusso.
  7. Fare clic con il pulsante destro del mouse nell'area con il segno di spunta per uscire oppure fare doppio clic con il pulsante destro del mouse.
  8. Fare clic con il pulsante destro nella finestra di modellazione e selezionare l'opzione Ripeti ultimo comando per richiamare lo strumento Raccorda.
  9. Selezionare il bordo posteriore del mozzo e fare clic con il pulsante destro del mouse per accettare il bordo.
  10. Nel pannello dei parametri, cambiare il tipo in Smusso e deselezionare l'opzione Mantieni angolo.
  11. Immettere 0,0625 in per la Prima distanza e 0,25 in per la Seconda distanza.
  12. Fare clic con il pulsante destro del mouse nell'area con il segno di spunta per uscire oppure fare doppio clic con il pulsante destro del mouse.

    Questa parte è completa. È stata ottenuta la forma base della ruota dentata. Il passo successivo consiste nella creazione dei denti.

Creazione del profilo dei denti

Per quanto semplice, il profilo dei denti contiene una serie di entità e dimensioni da riprodurre in uno schizzo.

Per ulteriori informazioni sulle specifiche esatte, è possibile fare riferimento al manuale per i macchinari.

Per questo esempio, verranno utilizzate le seguenti variabili evidenziate.

Nascondere i due oggetti nella scena.

  1. Nella scheda Creazione schizzo, selezionare lo strumento Cerchio.
  2. Scegliere il piano di costruzione Davanti.
  3. Creare un cerchio. Questo cerchio rappresenterà il diametro del passo della ruota dentata.
  4. Creare un secondo cerchio più piccolo, posizionato lungo la circonferenza del primo cerchio, verificando che il centro si trovi sulla circonferenza.
  5. Tracciare una linea verticale e una orizzontale e impostarle come linee di costruzione.
  6. Assegnare una dimensione di 2,562 in al cerchio del passo più grande e 0,3165 in al cerchio più piccolo.
  7. Seguendo il manuale per i macchinari, vengono aggiunte altre 3 linee per aiutare a individuare il centro dei cerchi secondari che compongono il profilo dei denti. Creare lo schizzo e assegnare le dimensioni come illustrato.
  8. L'ultimo cerchio ha un offset dal centro di 0,085 in e un diametro di 0,5187 in.
  9. L'ultimo cerchio è inoltre tangente al segmento di linea creato nel passaggio precedente.
  10. Infine, viene disegnato un segmento di linea come costruzione dal centro del cerchio del passo alla parte superiore dell'ultimo cerchio, a un angolo di 11,25 gradi o 180/(numero di denti = 16).

Dividere lo schizzo

Lo schizzo completo avrà questo aspetto. Il passo successivo consiste nel dividere lo schizzo per mantenere solo le parti principali del profilo dei denti.

  1. Dividere questo schizzo e mantenere solo le entità che contribuiranno alla creazione dei denti.
  2. Sulla barra multifunzione Modifica, selezionare Simmetria radiale. Per gli oggetti di input, fare clic sullo schizzo nella vista. Accertarsi di attivare gli snap della griglia per concludere questa sezione.
  3. Da Browser Modello, mostrare l'oggetto ruota dentata nascosto.
  4. Utilizzare lo strumento Taglia, selezionare con un riquadro gli oggetti simmetria radiale, fare clic sulla ruota dentata per aggiungerli come oggetti di input.
  5. Fare clic con il pulsante destro del mouse per accettare e rimuovere la porzione esterna dell'oggetto ritagliato.
