SS-T：5080 冲突

无需进行全面的非线性分析即可发现冲突。

目的
SimSolid 执行无网格结构分析，适用于全功能零件和装配，容忍几何缺陷，并在几秒钟至几分钟内运行。在本教程中，您将执行以下操作：
  • 学习一种快速查找橡胶软管和刚性减震器之间冲突的方法，以防止发生故障，而无需进行全面的非线性分析
模型描述
本教程需要以下模型文件：
  • Collisions.ssp

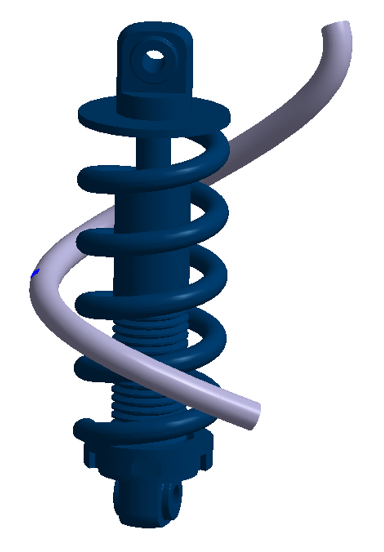

图 1. 带软管的减震器


该文件有以下规格：
  • 减震器设置为刚性
  • 为减震器提供常规连接
  • 软管已确定为橡胶材料
  • 预定义并求解多载荷工况

打开项目

  1. 启动新 SimSolid 会话。
  2. 在主窗口工具栏上，点击打开项目 。
  3. 在打开项目文件对话框中，选择 Collisions.ssp
  4. 点击确定。

查看载荷和边界条件

在项目树中，扩展多载荷工况 1 分析分支，然后确认载荷和边界条件如下图所示。
图 2. 载荷和边界条件


查看结构结果

  1. 在项目树中，选择多载荷工况 1 子工况。
  2. 在分析工作台上，点击 结果图 > 位移大小.
    图例窗口会打开并显示云图。
  3. 在图例窗口中，点击 变形形状。
    1. 点击 更改最大变形。
    2. 在变形比例因子对话框中，将比例因子设置为 1 即可查看真正变形。
    图 3. 载荷工况 1 结果


    注意，软管正在靠近弹簧，但并未接触弹簧。
  4. 在载荷工况对话框中，切换到载荷工况 2 并查看变形。
    图 4. 载荷工况 2


    在载荷工况 2 中，软管与弹簧接触。
  5. 在变形比例因子对话框中，点击关闭。

查找冲突

  1. 在分析工作台上，点击 查找变形结构上的冲突。
  2. 在对话框中，选择载荷工况 ➔ 载荷工况 1。
  3. 确保间距容差为 0。
  4. 点击查找。
    图 5. 未发现载荷工况 1 的冲突


    未发现冲突警告弹出。在查看结果步骤中，载荷工况 1 没有显示冲突，这是预料之中。
  5. 点击确定。
  6. 在对话框中，选择载荷工况 ➔ 载荷工况 2。
  7. 对于间距容差，输入 0.001 m。
  8. 点击查找。
    图 6. 对话框显示了零件名称和零件冲突区域


    容差值目前足以覆盖软管和弹簧之间的间隙，这意味着可以检测到这两个零件之间的冲突。对话框显示了零件名称和零件冲突区域。
  9. 在对话框中，选择载荷工况 ➔ 载荷工况 2。
  10. 确保间距容差为 0。
  11. 点击查找。
    图 7. 发现载荷工况 2 的冲突


    对于载荷工况 2，从查看结果中发现了所有冲突。
    注： 冲突只能在自由曲面上找到，其中零件未通过任何类型的常规连接连接（禁用类型的接触条件除外）。
