SS-T: 5005 データム面

断面カットの結果を確認するために、パート/アセンブリのクリッピング平面として使用するデータム面を作成します。

目的
SimSolidは、簡略化されていない形状を使用したパートとアセンブリに対して機能するメッシュレス構造解析を実行しますが、ジオメトリの不完全性に寛容で、数秒から数分で実行を完了します。このチュートリアルでは次の操作を実行します：
  • データム面を作成し、クリッピングプレーンとして使用することで、詳細なモデルレビューや切断面の結果レビューを行うことができます。
モデルの説明
このチュートリアルには以下のファイルが必要です。

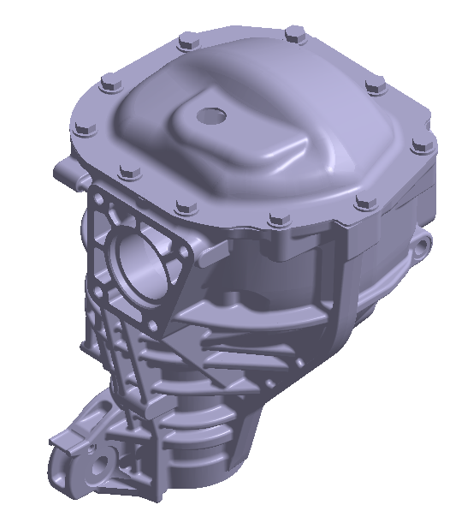

  • Transmission_housing.ssp
Figure 1.


このプロジェクトファイルには以下の指定があります。
  • すべてのパートの材料がSteel に設定されています。
  • 標準、ファスナー結合が作成されています。
  • 構造解析の作成と解析を行い、結果を確認します。

プロジェクトを開く

  1. 新しいSimSolidセッションを開始します。
  2. メインウィンドウのツールバーで、Open Project をクリックします。
  3. Open project fileダイアログで、Transmission_housing.sspを選択します。
  4. OKを選択します。

データム面の作成

アセンブリ/パートの解析結果をレビューする平面を定義します。

  1. Projectツリーで、Assemblyワークベンチをクリックします。
  2. Assemblyワークベンチで、 Create datum planeをクリックします。

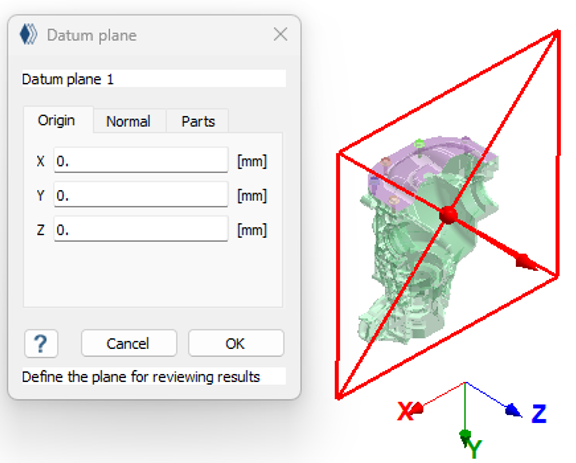

  3. Originタブで、データム面の原点の値を入力するか、モデリングウィンドウの矢印で平行移動します。
    Figure 2.


    デフォルトでは、データム面はインポートされたモデルの原点座標（0, 0, 0）に配置されます。
  4. Normalタブに移動し、向きの値を入力します。
    Tip: データム平面をXZ平面に沿って45度にするには、XとZに 1を入力します。
    Figure 3.


  5. Optional: 特定のパートにデータム面を作成するには、Partsタブを開きます。
  6. OKをクリックして作成します。
  7. Optional: 上記の手順を繰り返して、さらにデータム面を作成します。
解析が終了した後でも、データム面の作成時に結果が生成されます。

データム平面をクリッピングプレーンとして使用

データム面は、クリッピングプレーンとしても使用できます。

  1. メインウィンドウのツールバーで、 Use datum planes as clipping planeをクリックします。
    すべてのデータム面がダイアログに一覧表示されます。
  2. データム面を選択し、アセンブリの断面として表示します。
    1. Optional: クリッピング面を表示または非表示にするには、Show clipping planeチェックボックスを選択します。
    2. Optional: クリッピング面を反転するには、Toggle sideをクリックします。
    Figure 4.


  3. Closeを選択します。
    Note: OKをクリックするとダイアログは閉じますが、クリッピングプレーンは残ります。クリッピングプレーンを非アクティブにし、モデルを全体表示に戻すには、 Use datum planes as clipping planeをクリックします。

結果の表示

  1. ProjectツリーからTeil 2, Steelを選択し、Iを押して 分離します。
  2. Structural 2からフォンミーゼスをプロットします。
    1. ProjectツリーのStructural 2で、Resultsを選択します。
    2. Analysisワークベンチで

      Result Plot       ➔ Stress ➔ von Mises Stressを選択します。
    Note: 線形解析、固有値解析、熱解析において、基準面上の結果をサポートします。
  3. メインウィンドウのツールバーで、 Use datum planes as clipping planeをクリックします。
    すべてのデータム面がダイアログに一覧表示されます。
  4. Show results onlyが選択されていることを確認し、データム面にのみ結果を表示します。
    Figure 5.


  5. セクションカットでパートを表示するには、Show results only on datum planesチェックボックスをオフにします。
    Figure 6.


  6. ダイアログで各データム面を展開し、関連するパートを確認します。さらに拡大すると、各パートのスライス数が表示されます。スライスを個別に選択すると、そのスライスのコンターを視覚化できます。
    Figure 7.


  7. Optional: クリッピング面を表示または非表示にするには、Show clipping planeチェックボックスを選択します。
  8. クリッピング面を反転するには、Toggle sideをクリックします。
  9. Legendウィンドウで、 Min/Maxをクリックします。各スライスの最小値と最大値は、切り替えることで更新されます。
